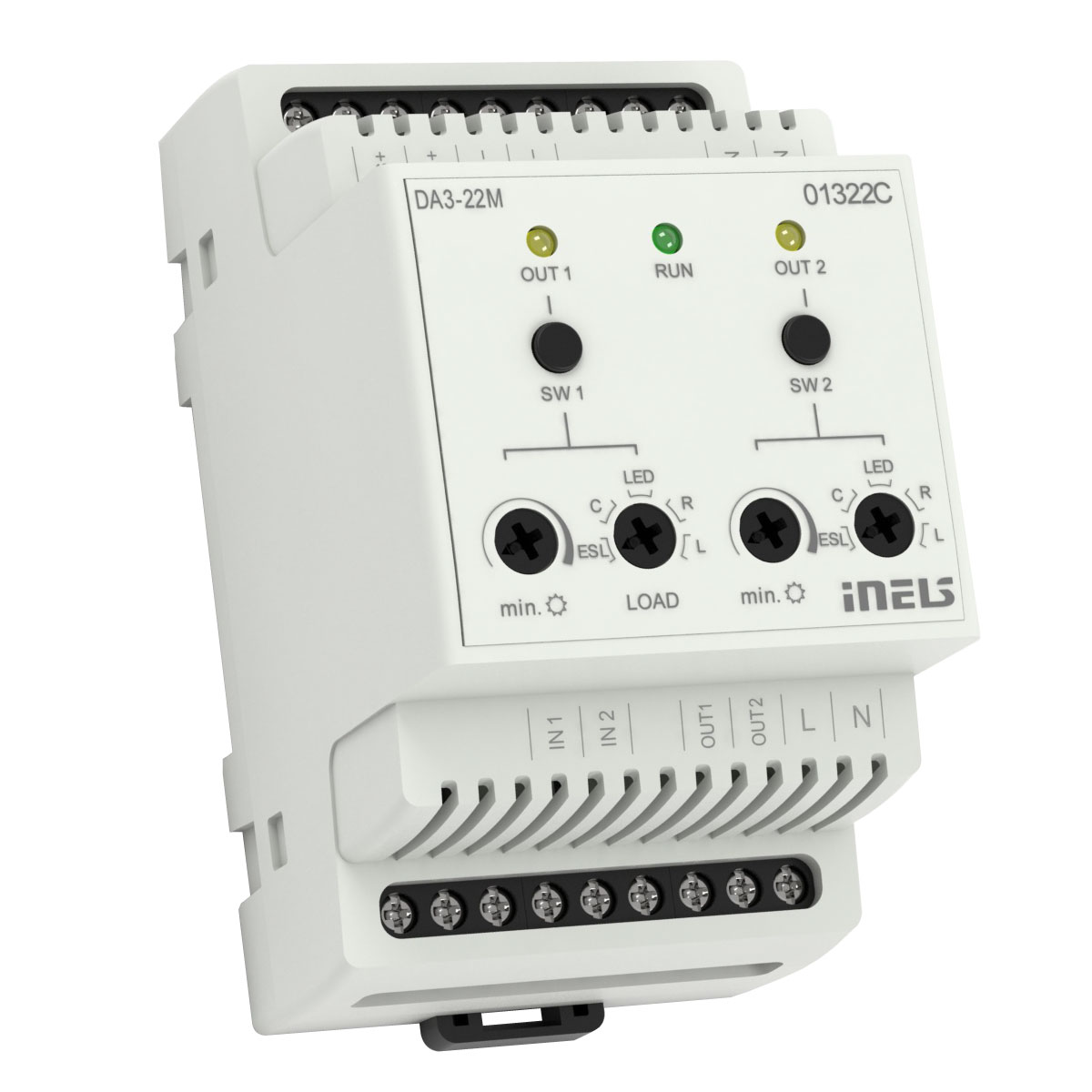

Stmívací dvoukanálový aktor DA3-22M

Určený k stmívaní ESL, LED a RLC zdrojů světla.

Popis

  • DA3-22M je univerzální stmívací dvoukanálový aktor, který slouží k ovládání intenzity jasu stmívatelných světelných zdrojů typu ESL, LED
    a RLC s napájením 230V.
  • DA3-22M disponuje 2 polovodičovými řízenými výstupy 230 V AC. Maximální možné zatížení je 400 VA pro každý kanál.
  • Možnost připojení externího teplotního čidla.
  • Každý z výstupních kanálů je samostatně ovladatelný a adresovatelný.
  • Typ světelného zdroje se nastavuje přepínačem na přední straně přístroje.
  • Nastavením min. jasu potenciometrem na přední straně přístroje se eliminuje blikání různých typů světelných zdrojů.
  • DA3-22M je vybavena dvěma vstupy 230 V AC, které mohou být ovládány mechanickými spínači (tlačítka, relé). Vstupy jsou galvanicky spojeny s L potenciálem, který se tedy na svorkách IN1 a IN2 vyskytuje trvale.
  • Pomocí ovládacích tlačítek na předním panelu lze manuálně ovládat daný výstup.
  • Aktor je vybaven elektronickou nadproudovou a tepelnou ochranou, která vypne výstup při přetížení, zkratu, přehřátí.
  • Přívod přístroje (potenciál L) je nutno chránit jistícím prvkem odpovídající příkonu připojené zátěže, např. rychlou tavnou pojistkou.
  • Při instalaci je nutné ponechat z každé strany aktoru alespoň půl modulu volného místa z důvodu lepšího chlazení.
  • DA3-22M v provedení 3-MODUL je určen pro montáž do rozvaděče na DIN lištu EN60715.

Technické parametry

  • Napájecí napětí z BUS / tolerance: 27 V DC, -20 / +10 %
  • Jmenovitý proud: 5 mA (při 27V DC), ze sběrnice BUS
  • Indikace stavu jednotky: zelená LED RUN
  • Stupeň krytí: IP20 přístroj, IP40 se zákrytem v rozvaděči
  • Instalace: do rozvaděče na DIN lištu EN 60715
  • Provedení: 3-MODUL
  • Rozměry: 90 x 52 x 65 mm
  • Hmotnost: 170 g
