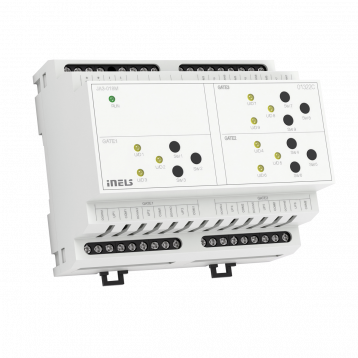

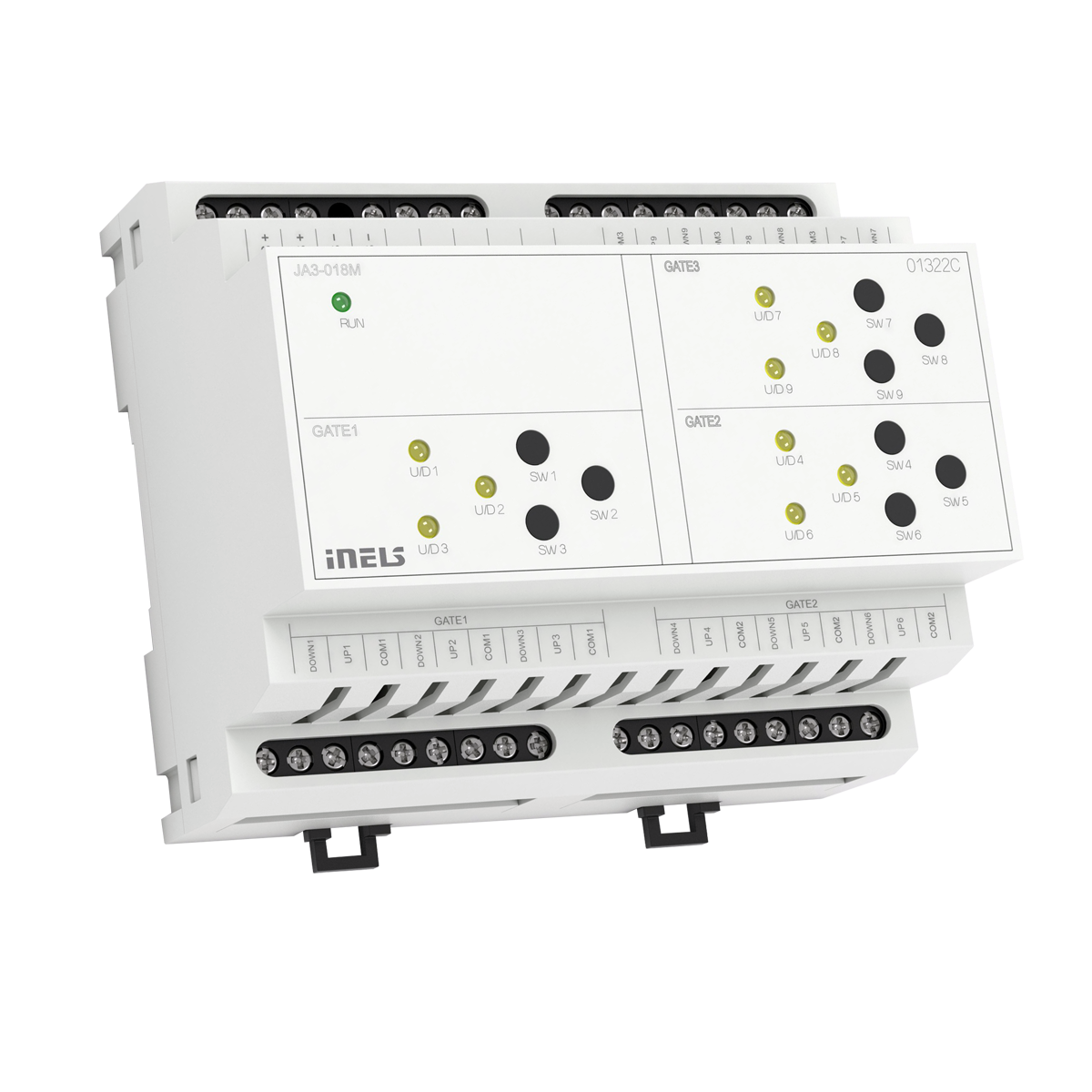

Roletový (žaluziový) aktor,
18-kanálový JA3-018M

Popis

• JA3-018M je aktor určený pro ovládání pohonů rolet, žaluzií, markýz, garážových vrat, vjezdových bran, apod.
• Ovládá elektrické pohony, které jsou řízeny ve dvou směrech a mají zabudovaný koncový spínač.
• Stav jednotky indikuje zelená LED dioda RUN na předním panelu:
  - je-li připojeno napájecí napětí ale neprobíhá komunikace prostřednictvím sběrnice BUS s masterem, svítí LED RUN nepřetržitě.
  - je-li připojeno napájecí napětí a jednotka standardně komunikuje po sběrnici BUS, LED RUN bliká.
• Stav výstupních kontaktů indikuje LED U/D:
  - jede-li žaluzie/roleta nahoru/dolů, svítí příslušná LED dioda.
  - při překročení počtu sepnutí za minutu bliká příslušná LED.
• JA3-018M v provedení 6-MODUL je určen pro montáž do rozvaděče na DIN lištu EN60715.

Technické parametry

• Počet kontaktů: 9x přepínací s blokací
• Spínaný proud: 4 A/AC15
• Spínaný výkon: 1000 VA
• Napájecí napětí (frekvence): 100-250 V AC (50/60 Hz)
• Jmenovitý proud ze sběrnice BUS: 5 mA (při 27 V DC)
• Provedení: 6-MODUL
• Rozměry: 90 x 105 x 65 mm
