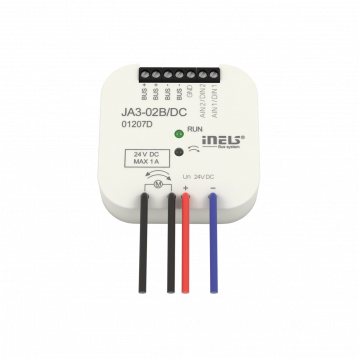

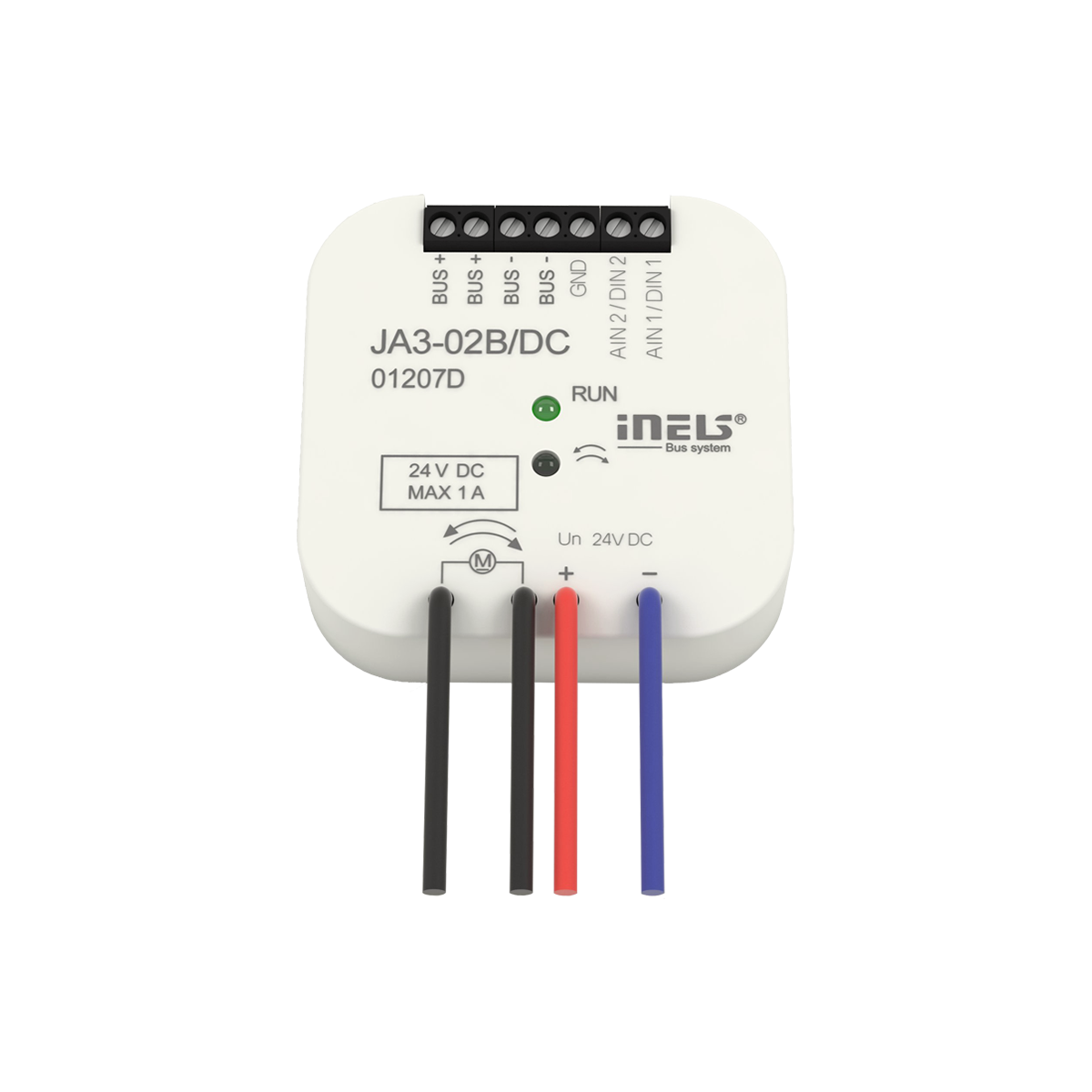

Roletový (žaluziový) aktor,
2-kanálový JA3-02B/DC

EAN: 8595188132718 | Kód: 3271 standard

POPIS

  • JA3-02B/DC je aktor určený pro ovládání pohonů rolet, žaluzií, markýz, garážových vrat, vjezdových bran, apod.
  • Ovládá elektrické pohony, které jsou řízeny ve dvou směrech a mají zabudovaný koncový spínač.
  • JA3-02B/DC ovládá elektrické pohony s napájecím napětím do 24 V DC, kde je směr otáčení pohonu řízen změnou polarity napětí motoru.
  • Jednotka je vybavena teplotní a nadproudovou pojistkou proti přetížení výstupů.
  • Stav jednotky indikuje zelená LED dioda RUN na předním panelu: -
    - je-li připojeno napájecí napětí (jednotka je napájena prostřednictvím sběrnice BUS), ale neprobíhá komunikace s masterem, svítí LED RUN nepřetržitě.
    - je-li připojeno napájecí napětí a jednotka standardně komunikuje po sběrnici BUS, LED RUN bliká.
  • Stav výstupních kontaktů indikuje LED UP/DOWN (<--/--> ):
    - jede-li žaluzie/roleta nahoru, (<-- ) svítí LED dioda červeně (oranžově).
    - jede-li žaluzie/roleta dolů, (--> ) svítí LED dioda zeleně.
  • Aktor je vybaven dvěma analogově digitálními vstupy (AIN/DIN), které lze využít pro připojení dvou bezpotenciálových kontaktů (např. pro připojení dvojitého tlačítka pro lokální ovládání) nebo jednoho externího teplotního senzoru TC/TZ (viz příslušenství).
  • JA3-02B/DC v provedení B je určen pro montáž do instalační krabice.

TECHNICKÉ PARAMETRY

  • Počet kontaktů: DC 1x 12-24 V
  • Spínaný proud: 0.85 A
  • Napájecí napětí (frekvence): BUS 27 V DC
  • Jmenovitý proud ze sběrnice BUS: 60 mA (při 27 V DC)
  • Provedení: BOX
  • Rozměry: 49 x 49 x 13 mm
