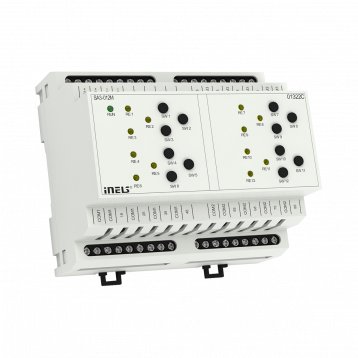

Коммутирующий 12-канальный элемент SA3-012M

Описание

• SA3-012M коммутирующий элемент, оснащенный 12-ю независимыми реле с переключающими беспотенциальными контактами.
• Максимальная нагружаемость контакта 8 A/2000 VA/AC1.
• Каждый из контактов имеет свой адрес и независимое управление.
• Реле разделены на три коммутирующие группы, каждая со своим общим потенциалом.
• Элемент служит для коммутации до двенадцати независимых потребителей и нагрузок релейным выходом (беспотенциальным контактом).
• Элемент SA3-012M питается от сетевого напряжения 230V AC. Исполнитель SA3-012M/120V питается от сети 120V AC.
• Шина BUS гальванически изолирована от внутренних цепей элемента.
• LED диоды на передней панели сигнализируют о состоянии каждого выхода.
• С помощью кнопок на передней панели можно вручную изменять состояние контактов отдельно каждого реле.
• SA3 стандартно поставляются с вариантом материала контакта AgSnO2.
• SA3-012M в исполнении 6-МОДУЛЕЙ устанавливается в распределительный щит, на DIN рейку EN60715.

Технические параметры

• Выход: 12x коммут. 8 A/AC1
• Коммутируемое напряжение: 250 V AC, 24 V DC
• Индикация выхода: 12x желтый LED
• Питание BUS / допуск/ номинальный ток: 27V DC, -20 / +10 %, 5mA
• Степень защиты: элемент IP20, в распредщите IP40
• Монтаж: в распредщит на DIN рейку EN 60715
• Исполнение: 6-МОДУЛЕЙ
• Размеры: 90 x 105 x 65 мм
• Вес: 310 Гр.

Материалы для скачивания

• Datasheet SA3-012M

  Формат: pdf | Размер : 921 kB | 14. 05. 2024

• EC Declaration of conformity SA3-012M 120

  Формат: pdf | Размер : 696 kB | 14. 05. 2024

• EC Declaration of conformity SA3-012M

  Формат: pdf | Размер : 48 kB | 14. 05. 2024
