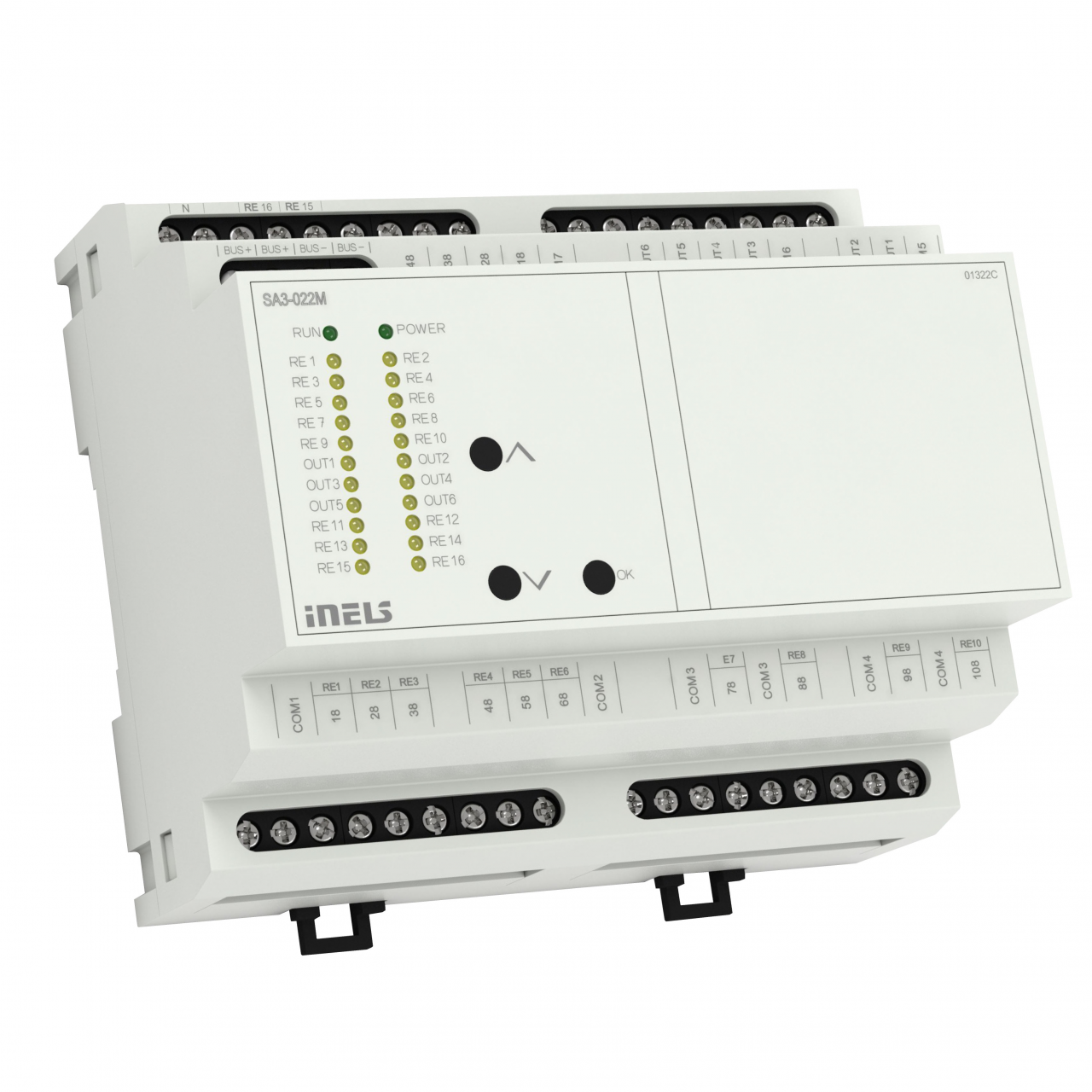

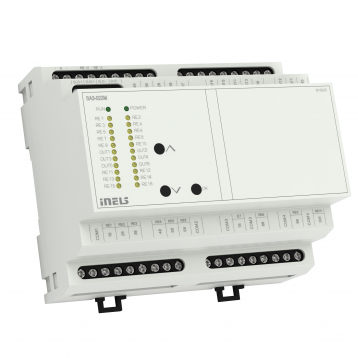

Spínací aktor, 22-kanálový SA3-022M

POPIS

• SA3-022M je spínací aktor vybavený 22 reléovými výstupy (z toho 1x přepínací kontakt - roleta, žaluzie).
• Spínání osvětlení a zásuvkových okruhů (6 A a 10 A relé) se společným potenciálem na svorce „COMx“.
• Ovládání rolety, žaluzie (24–230 V AC/DC).
• Reléové ovládání fancoil jednotky - topení/chlazení, 3 rychlosti ventilátoru (24–230 V AC/DC).
• Připojení k instalační sběrnici BUS, komunikace s CU3.
• LED diody na předním panelu signalizují stav každého výstupu.
• V provedení 6-MODUL je určen pro montáž do rozvaděče na DIN lištu EN60715.

TECHNICKÉ PARAMETRY

• Počet kontaktů: 20x spínací + 1x přepínací s blokací (pro žaluzii)
• Napájecí napětí (frekvence): BUS 27 V DC
• Jmenovitý proud ze sběrnice BUS: 100 mA (při 27 V DC)
• Provedení: 6-MODUL
• Rozměry: 90 x 105 x 65 mm
