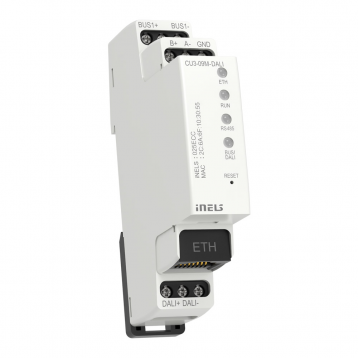

Centrální jednotka 1x BUS, 1x DALI - CU3-09M/DALI

POPIS

•  Jednotka CU3-09M je jednou ze základních řídicích jednotek systému iNELS BUS.
• Jednotka umí pracovat buď samostatně jako autonomní projekt, nebo může být řízena systémem IP-MASTER jako součást větší sítě.
• Jednotka je vybavena jednou sběrnicí BUS, ke které lze připojit až 32 prvků z portfolia iNELS BUS.
• Proudové zatížení jedné linky je max. 1 A; pokud je připojeno zařízení s odběrem větším než 1 A, lze použít systém BPS3-01M s kapacitou 3 A.
• Systémová jednotka CU3-09M/DALI je vybavena jednou sběrnicí DALI.
• Systémová sběrnice DALI umožňuje řídit až 64 nezávislých předřadných adres DALI pro svítidla.
• Adresace DALI lze provádět pomocí softwaru iDM3.
• Ethernetový konektor RJ45 100 Mb/s slouží k přímé komunikaci s cloudem na ovládání mobilní aplikace nebo ke komunikaci s nadřazenou jednotkou v rámci topologie iNELS IP.
• Konfigurace probíhá v softwaru iNELS3 Designer & Manager (iDM3).
• Díky iDM3 je možné aktualizovat firmware centrálních jednotek a periferních jednotek připojených ke sběrnici.
• Centrální jednotka je implementována s protokolem MQTT pro komunikaci třetích stran.
• Jednotka je napájena 27 V DC prostřednictvím napájecího zdroje iNELS. Sběrnice BUS1 může napájet centrální jednotku.
• Systémové jednotky CU3-09M/DALI v provedení 1-MODULE jsou určeny k připojení do rozvaděče na lištu DIN EN60715.
