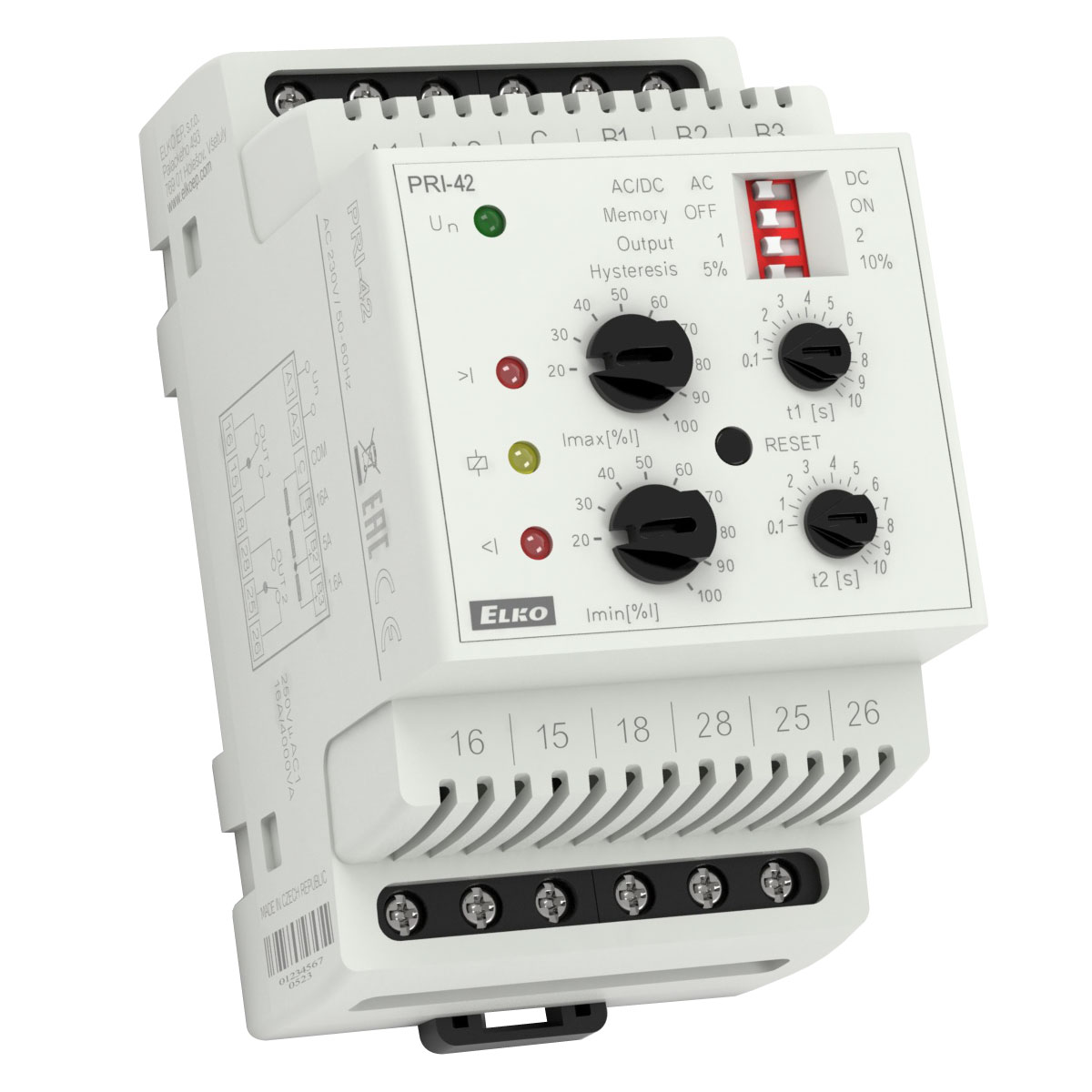

Hlídací proudové relé úrovně Imin a Imax v 1F - AC/DC
PRI-42

POPIS

• Slouží k hlídání přetížení/odlehčení (stroj, motor, ...), kontrola spotřeby, diagnostika vzdáleného zařízení (přepálení, zkrat, zvýšený odběr proudu,...)
• Relé určeno pro hlídání DC i AC proudů ve 3 rozsazích.
• Relé kontroluje velikost proudu ve dvou nezávislých úrovních (Imax, Imin).
• Nastavení hlídané úrovně Imax (v % z rozsahu).
• Nastavení hlídané úrovně Imin
  (v % z rozsahu - pro PRI-42 - funkce OKNO),
  (v % z nastavené horní meze - pro PRI-41 - funkce HYSTEREZE).
• Funkce druhého relé (samostatně/paralelně).
• Nastavitelná prodleva pro eliminaci krátkodobých výpadků a špiček pro každou úroveň nezávisle.
• Galvanicky oddělené napájení od hlídacích vstupů.
• Výstupní kontakt pro každou sledovanou úroveň proudu.

TECHNICKÉ PARAMETRY

• Hlídaný obvod: AC / DC
• Hlídané úrovně: podproud i nadproud
• Funkce: HYSTEREZE
• Hlídaný rozsah: 3 vstupy: 0.32-1.6 A, 1-5 A, 3.2-16 A (AC 50/60 Hz)
• Výstup: 2x přepínací, 16 A
• Provedení: 3-MODUL
• Napájecí napětí: AC 110 V; AC 230 V; AC 400 V; AC/DC 24 V
  (AC 50/60 Hz)
• Rozměry: 90 x 52 x 65 mm
