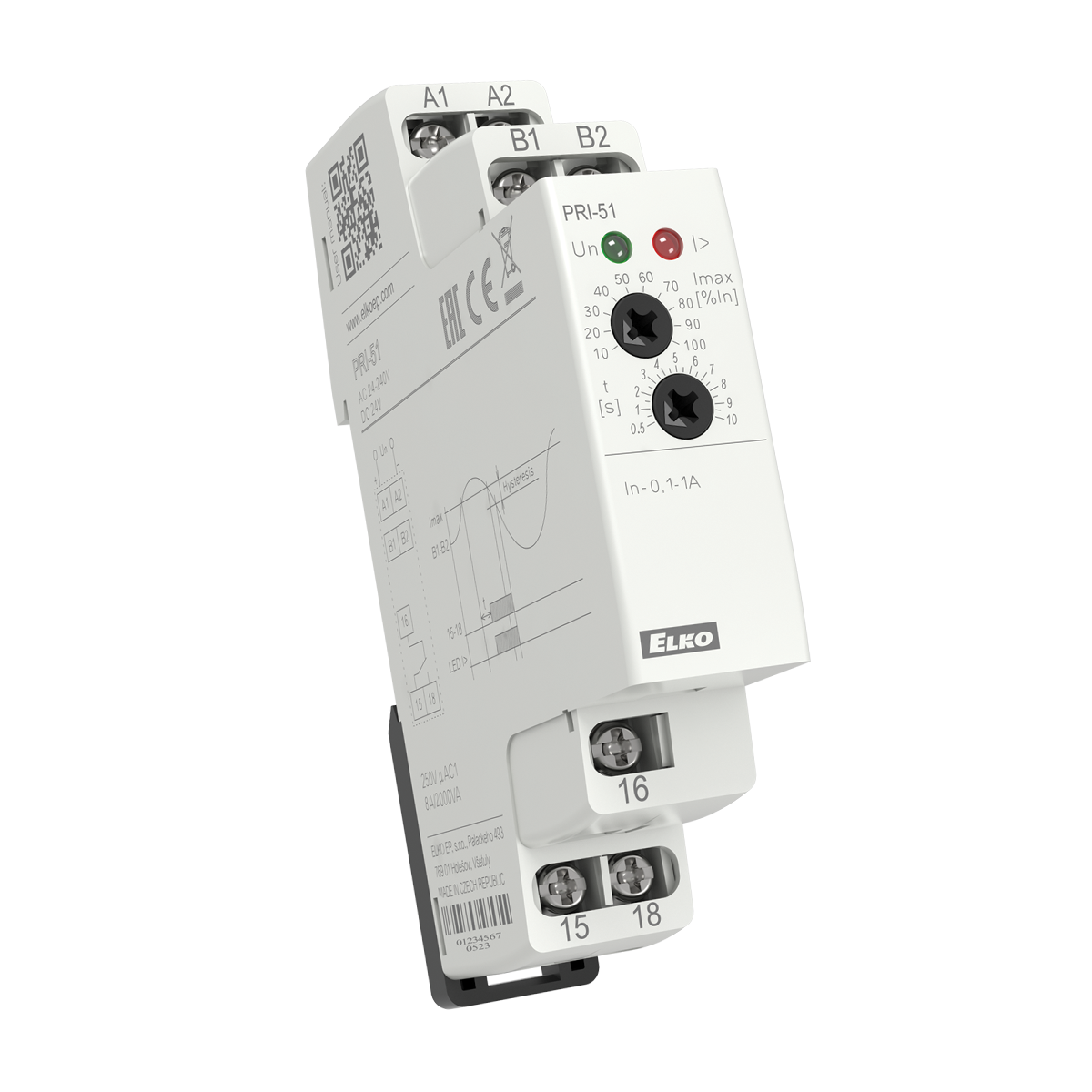

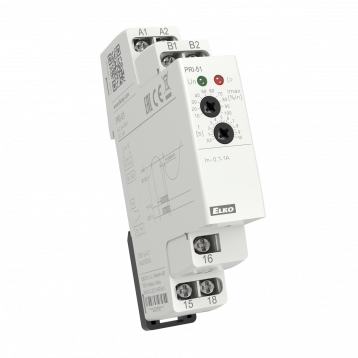

Hlídací proudové relé - PRI-51

Relé s proudovým transformátorem, které snímá velikost proudu procházejícího vodiče, se používá k hlídání topných tyčí ve výhybkách, topných kabelů, indikaci průchodu proudu, hlídání odběru jednofázových motorů.

POPIS

  • Ve vhodném zapojení může fungovat jako snižovač paušálu za rezervovaný příkon a umožní vám snížit velikost hlavního jističe (a tím i velikost platby za tento jistič).
  • Konstrukce snižuje tepelné namáhání výrobku oproti konvenčním řešením se zabudovaným bočníkem, zvyšuje proudový rozsah až do 20 A a galvanicky odděluje měřený obvod.
  • Napájení z hlídaného napětí.
  • Ve spojení s dodávanými proudovými transformátory lze základní proudové rozsahy rozšířit, čímž se okruh použití ještě dále zvyšuje.
  • Prioritní relé - dva spotřebiče (např. bojler a podlahové topení), které fungují na jedné fázi, ale nikdy neběží současně - nedochází tak k proudovému přetížení a následnému vybavení jističe
  • Napájení je galvanicky odděleno od měřeného proudu.
  • Plynulé nastavování budícího proudu potenciometrem, výběr z 8 rozsahů:

PRI-51/0.5A: AC 0.05 – 0.5 A
PRI-51/1A: AC 0.1 – 1 A
PRI-51/2A: AC 0.2 – 2 A
PRI-51/5A: AC 0.5 – 5 A
PRI-51/8A: AC 0.8 – 8 A
PRI-51/10A: AC 1 – 10A
PRI-51/0.1 – 10A: AC 0.1 – 10 A
PRI-51/16A: AC 1.6 – 16 A

TECHNICKÉ PARAMETRY

  • Napájecí napětí: AC 24 - 240 V a DC 24 V (AC 50 - 60 Hz)
  • Maximální odběr: 25 VA / 1.6 W
  • Výstupní kontakt: 1x přepínací 8A (AgNi)
  • Upevnění: DIN lišta EN 60715
  • LED indikace: vstup - zelená, výstup - červená
  • Krytí: IP40 z čelního panelu / IP10 svorky
  • Rozměry: 90 x 17.6 x 64 mm
  • Hmotnost: 72 g

Proud protékající hlídaným vodičem nesmí krátkodobě překročit 100 A
