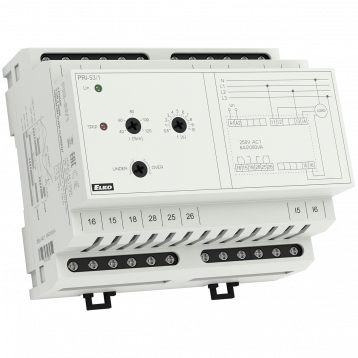

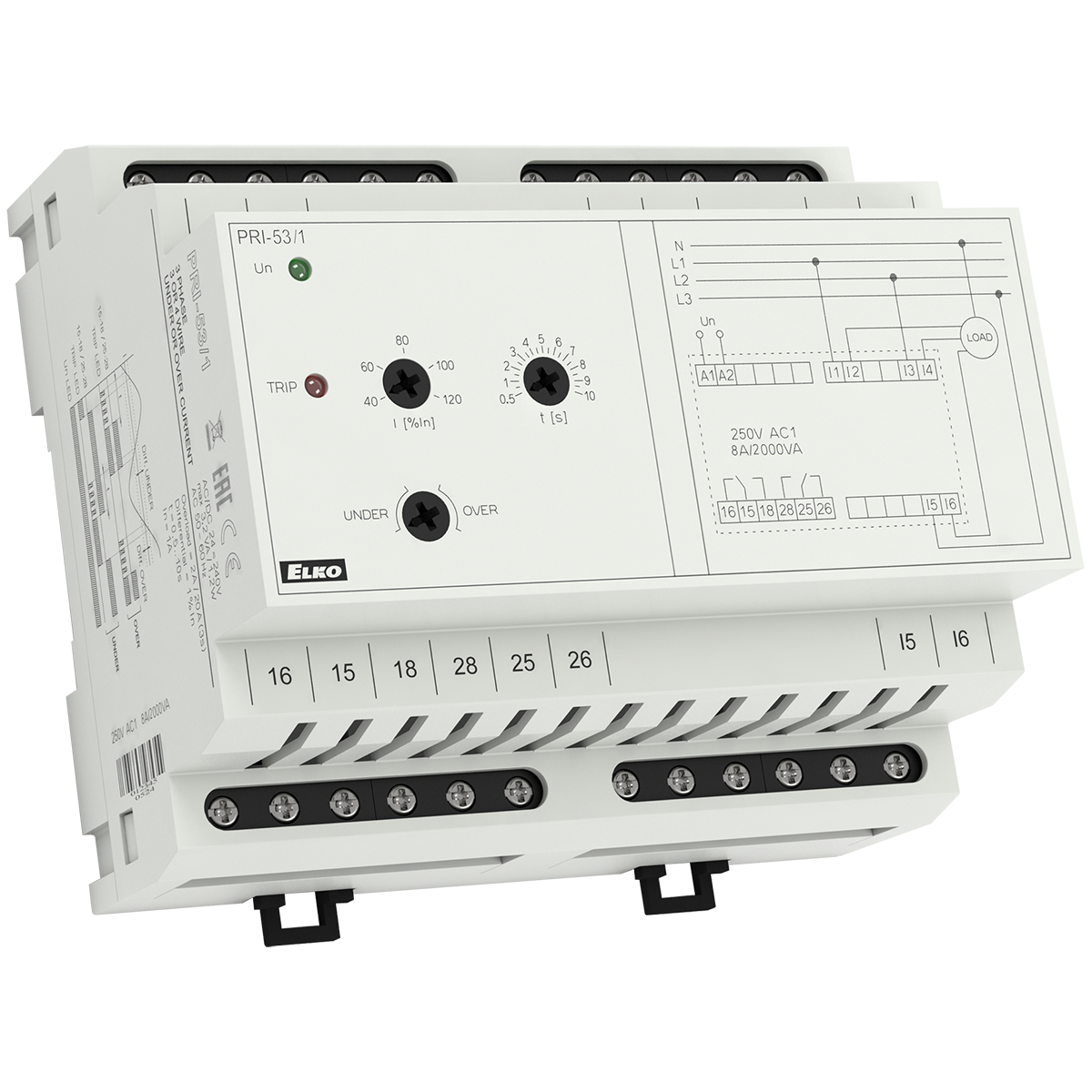

Hlídací proudové relé úrovně Imin nebo Imax v 3F PRI-53

POPIS

• Relé je určeno pro hlídání proudu v 3-fázových zařízeních (například jeřáby, motory, apod.).
• Napájení 24 - 240 V AC/DC, galvanicky oddělené od obvodu hlídaného proudu.
• Nastavitelná úroveň zpoždění (při překročení nastavené meze).
• Nastavitelná funkce:
  - UNDER - hlídá pokles velikosti proudu pod nastavenou hodnotu (I),
  - OVER - překročení nastavené hodnoty (I).
• 2 typy podle velikosti jmenovitého proudu In (1 A, 5 A).
• Možnost připojení i přes proudové transformátory pro zvětšení hodnoty hlídaného proudu.

TECHNICKÉ PARAMETRY

• Hlídaný obvod: AC
• Hlídané úrovně: podproud i nadproud
• Hlídaný rozsah: 0.4-1,2 (50/60 Hz); 2-6 A (50/60 Hz)
• Výstup: 2x přepínací, 8 A
• Provedení: 6-MODUL
• Napájecí napětí: AC/DC 24 - 240 V (AC 50/60 Hz)
• Rozměry: 90 x 105 x 64 mm
