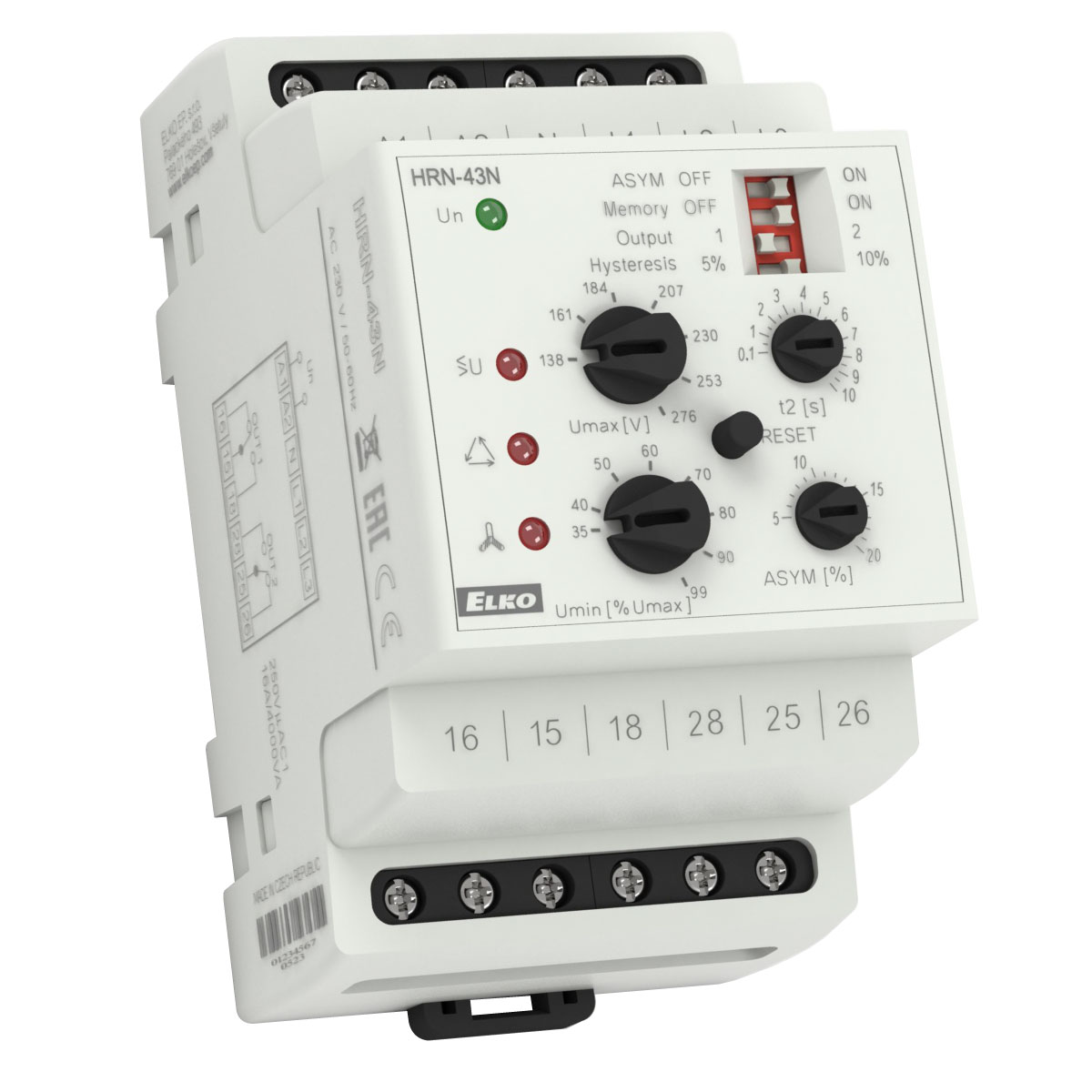

Hlídací relé - HRN-43N

Hlídací relé s kompletní kontrolou se používá pro 3-fázovou kontrola v síti, hlídání a ochranu sítě, regulaci napětí z generátoru nebo vodní elektrárny.

POPIS

  • Ve 3-fázových sítích hlídá a kontroluje:

a)    Napětí ve dvou úrovních (přepětí a podpětí)
b)    Asymetrii fází
c)    Pořadí fází
d)    Výpadek fáze

  • Nastavitelná funkce PAMĚŤ – pro návrat z chybového do normálního stavu je třeba stisknout tlačítko RESET
  • Funkce druhého relé (samostatně/paralelně)
  • Pevná prodleva T1 (200ms) a nastavitelná prodleva T2 (0.1 – 10 s) pro eliminaci krátkodobých výpadků a špiček.
  • Hlídací relé ve dvou provedeních:

HRN-43: určeno pro obvody bez nulového vodiče (3 x 400 V)
HRN-43N: určeno pro obvody s nulovým vodičem (3 x 400 V/230 V)

TECHNICKÉ PARAMETRY

  • napájecí napětí AC 230 V, AC 400 V, AC/DC 24 V, galvanicky oddělené
  • horní úroveň (Umax):

HRN-43: 240 – 480 V
HRN-43N: 138 – 276 V

  • Spodní úroveň (Umin): 35 – 99% hlídaného napětí
  • výstupní kontakt: 2x přepínací 16 A/250 V AC1 (AgNi, 2500 VA)
  • v provedení 3-MODUL, upevnění na DIN lištu
