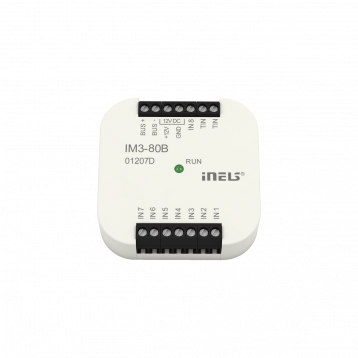

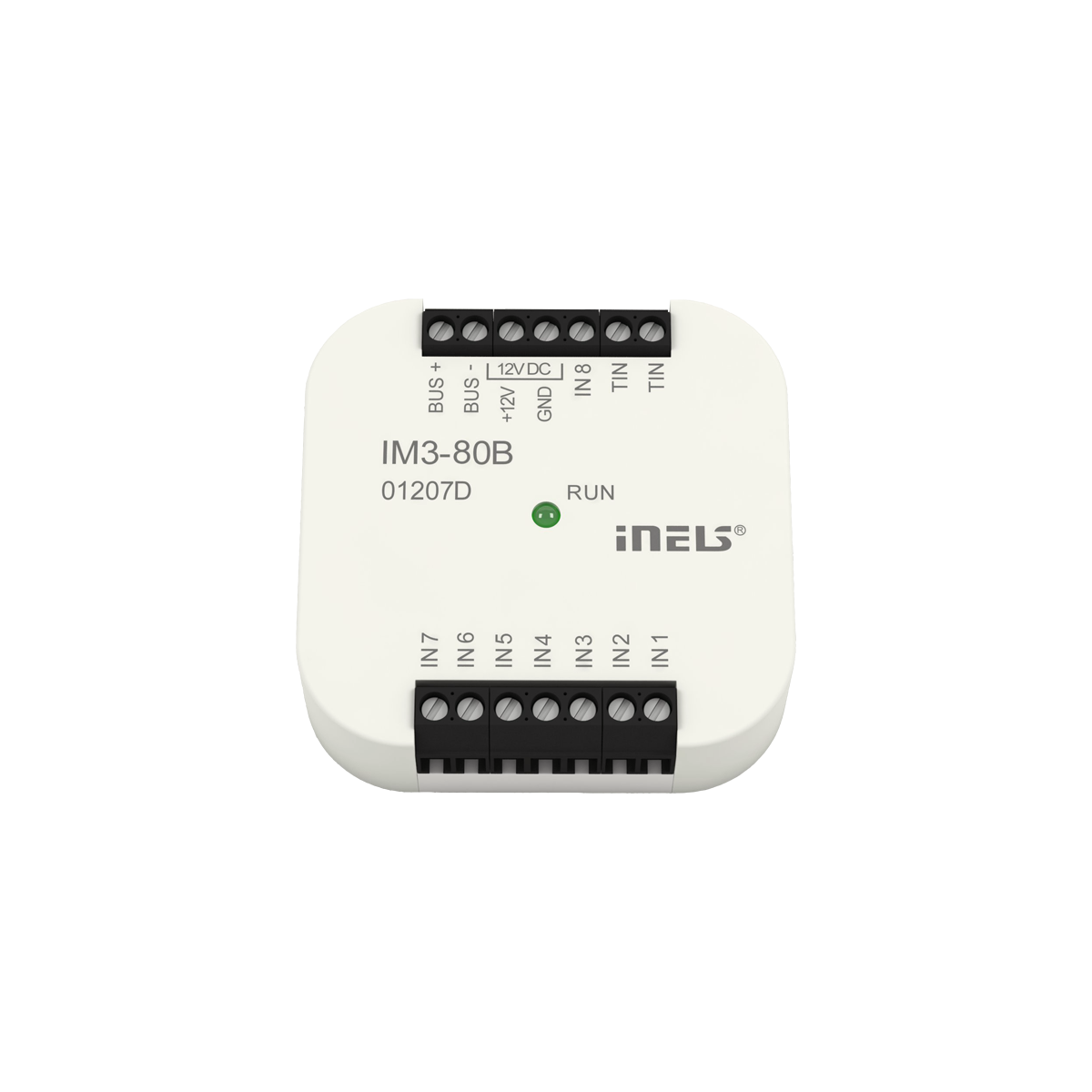

Jednotka binárních vstupů, 8-kanálů IM3-80B

POPIS

• Jednotka je určena pro připojení 8 zařízení s bezpotenciálovým kontaktem (jako jsou spínače, přepínače, tlačítka jiných designů, detektory EZS a EPS a jiné).
• Část vstupů lze využít jako vyvážené (pro EZS):  IM3-80B – vstupy IN1–IN5
• Kontakty externích zařízení, připojených na vstupy jednotky, mohou být spínací nebo rozpínací - výsledně jsou parametry vstupů konfigurovány v software iDM3.
• V rámci interní EZS konfigurovatelné v softwaru iDM3 musí být vstupy nastaveny jako vyvážené nebo dvojitě vyvážené.
• Jednotky generují napájecí napětí 12 V DC/75 mA pro napájení externích detektorů EZS, takže lze napájet PIR detektory, požární, plynové detektory a jiné.
• Aktivním využíváním výstupu 12 V DC pro napájení detektorů se zvyšuje jmenovitý odběr jednotek ze sběrnice BUS (viz. technické parametry).
• Jednotky lze využít pro čítání pulsů z měřičů energií s pulsním výstupem.
• Jednotky jsou vybaveny teplotním vstupem pro připojení dvouvodičového externího teplotního senzoru TC/TZ (viz. příslušenství).
• IM3-80B v provedení B jsou určeny pro montáž do instalační krabice.

TECHNICKÉ PARAMETRY

• Počet vstupů: 8x binární
• Teplotní senzory: 1x TC/TZ
• Napájecí napětí: BUS 27 V DC
• Jmenovitý proud ze sběrnice BUS: 20 mA (při 27 V DC)
• Provedení: BOX
• Rozměry: 49 x 49 x 13 mm
