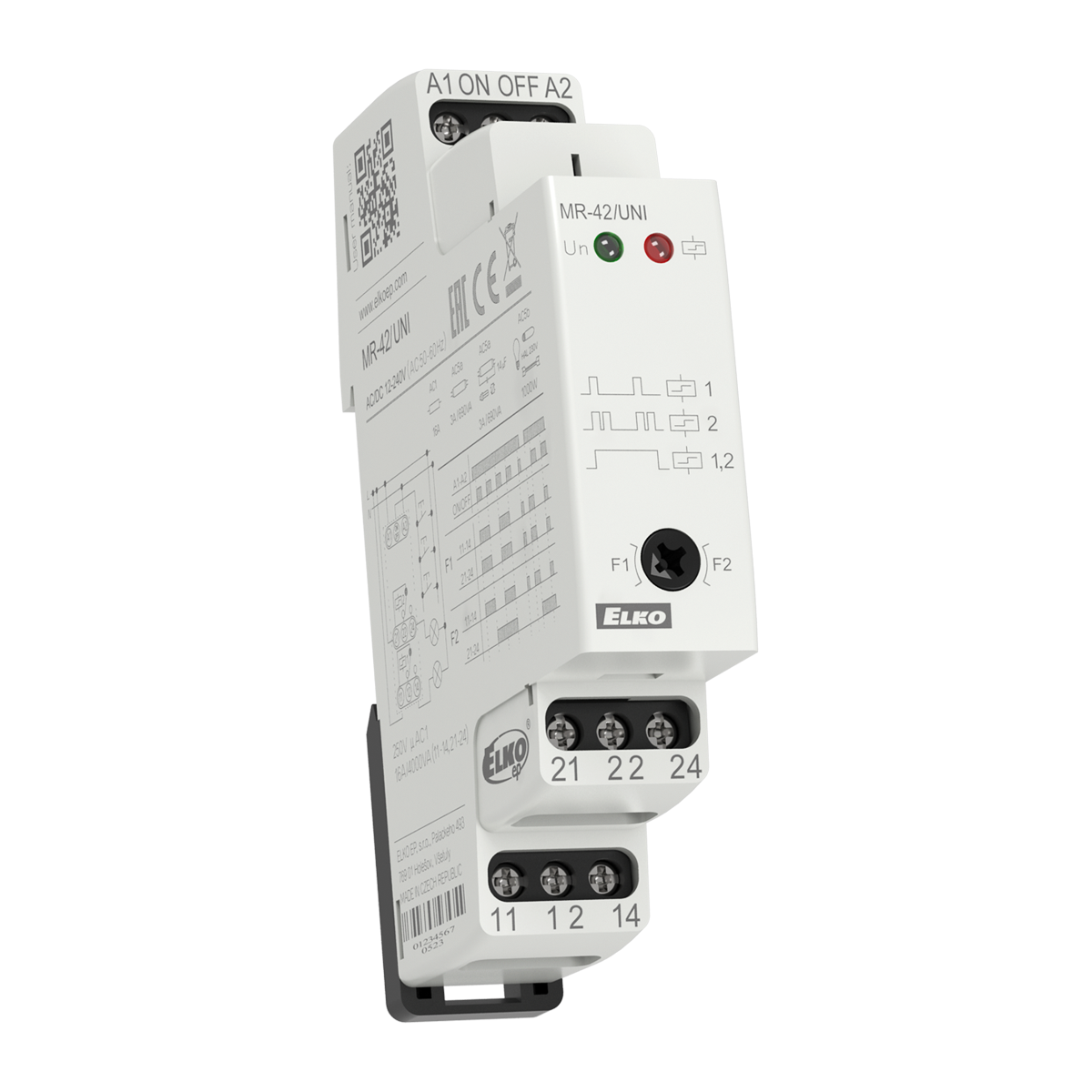

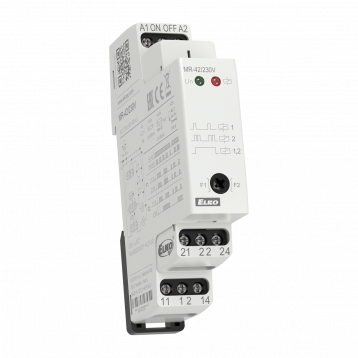

Paměťové (impulsní) relé
MR-42

POPIS

• paměťové (impulsní) spínače ovládané tlačítky pro spínání osvětlení z více míst jsou praktickou náhradou za střídavé (č. 6) a křížové (č. 7) přepínače
• díky ovládání tlačítky (neomezený počet, paralelně pospojovanými dvěma vodiči), se instalace stává přehlednější a pro montáž rychlejší
• relé MR-41/42 si pamatují svůj stav i  po obnovení výpadku napájení tak, že relé je vždy při výpadku vypnuto, ale po obnovení napájení se automaticky vrátí do stavu před výpadkem
• možnost volby - 2x paralelní kontakt nebo druhé relé krokovací
• volba funkce se realizuje externí propojkou (propojením B1 - B2)
• výstupní kontakt: 2x přepínací 16 A
• napájecí napětí: AC 230 V nebo AC/DC 12 - 240 V
• v provedení 1-MODUL, upevnění na DIN lištu, ovládání tlačítky

TECHNICKÉ PARAMETRY

• Napájecí napětí: UNI - AC/DC 12 - 240 V (AC 50 - 60 Hz); 230 - AC 230 V / 50 - 60 Hz
• Maximální odběr: 4.5 W
• Výstupní kontakt: 2x přepínací 16 A (AgSnO2)
• Počet funkcí: 2
• Upevnění: DIN lišta EN 60715
• LED indikace: vstup - zelená, výstup - červená
• Krytí: IP40 z čelního panelu / IP20 svorky
• Rozměry: 90 x 17.6 x 64 mm
• Hmotnost: (UNI) - 88 g; (230) - 85 g
