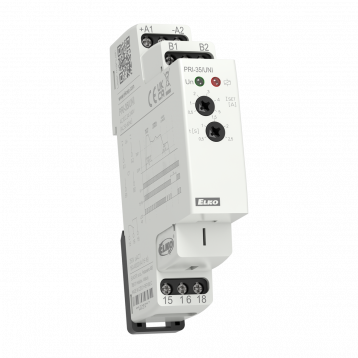

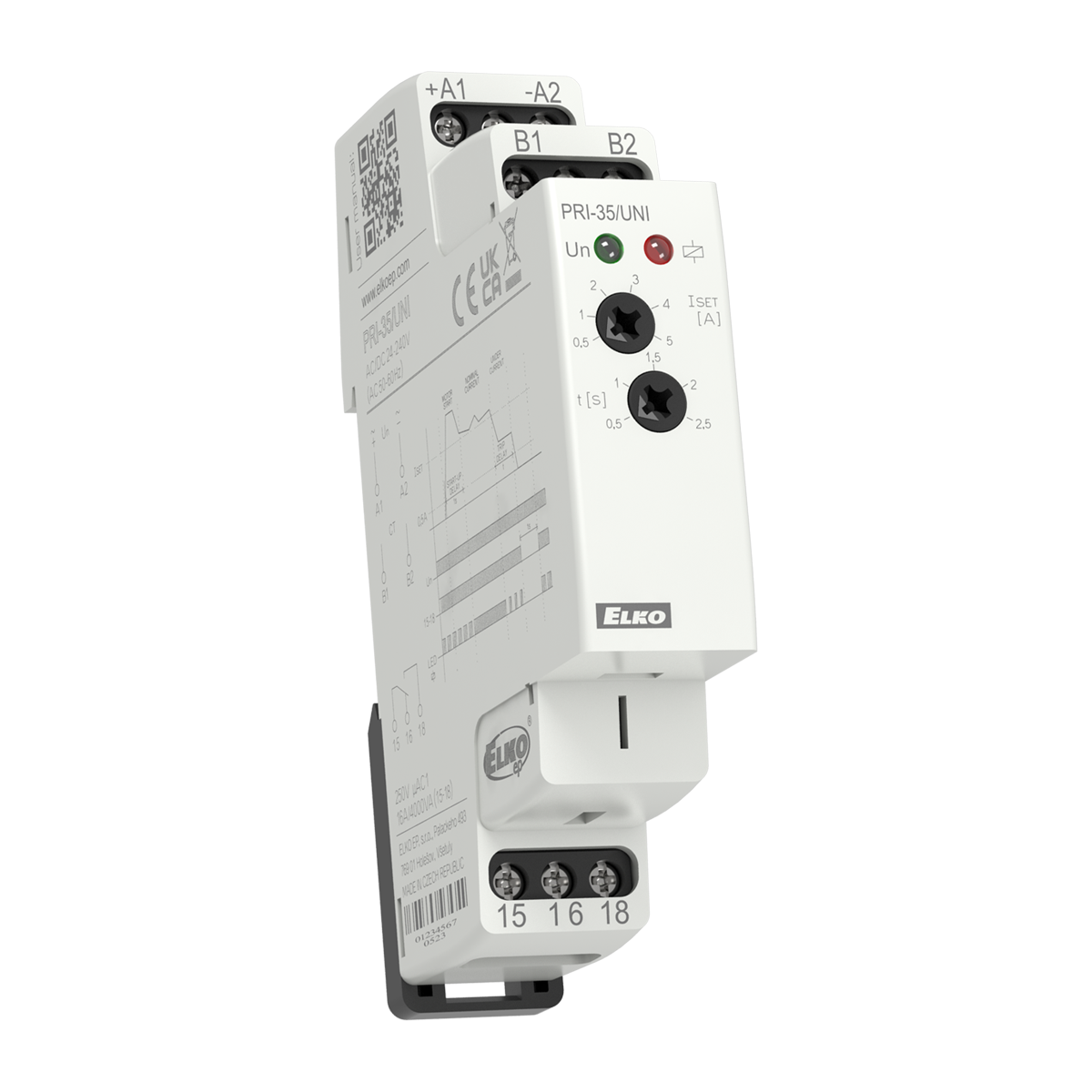

Podproudové hlídací relé v 1F - AC pomocí externího PT - PRI-35

Chrání motor čerpadla (ponorné čerpadlo) proti chodu naprázdno za pomocí ext. proudového transformátoru. Napájení není galvanicky odděleno od hlídaných proudových svorek, svorky A2, B2 jsou interně propojeny.

EAN: 8595188182713 | Kód: 8271

POPIS

  • Navrženo tak, aby chránilo motor čerpadla (ponorné čerpadlo) proti chodu naprázdno.
  • Hlídá proud motoru pomocí proudového transformátoru (PT) X/5A.
  • Úroveň proudu (ISET) a časovou prodlevu (TRIP delay) lze nastavit potenciometry.
  • Indikace provozních stavů červenou LED na předním panelu.
  • Napájení není galvanicky odděleno od hlídaných proudových svorek, svorky A2, B2 jsou interně propojeny.
  • Propojovací vodiče B1, S1 a B2, S2 musí být izolované a nesmí být připojeny k žádnému vnějšímu napětí nebo uzemnění.
  • Musí být použít externí proudový transformátor X/5A.

TECHNICKÉ PARAMETRY

  • Hlídaný obvod: AC
  • Hlídané úrovně: podproud
  • Hlídaný rozsah: 0.5 - 5 A (50-60 Hz)
  • Výstup: 1x přepínací, 16 A
  • Napájecí napětí (frekvence): AC/DC 24-240 V (AC 50-60 Hz)
  • Rozměry: 90 x 17.6 x 64 mm
