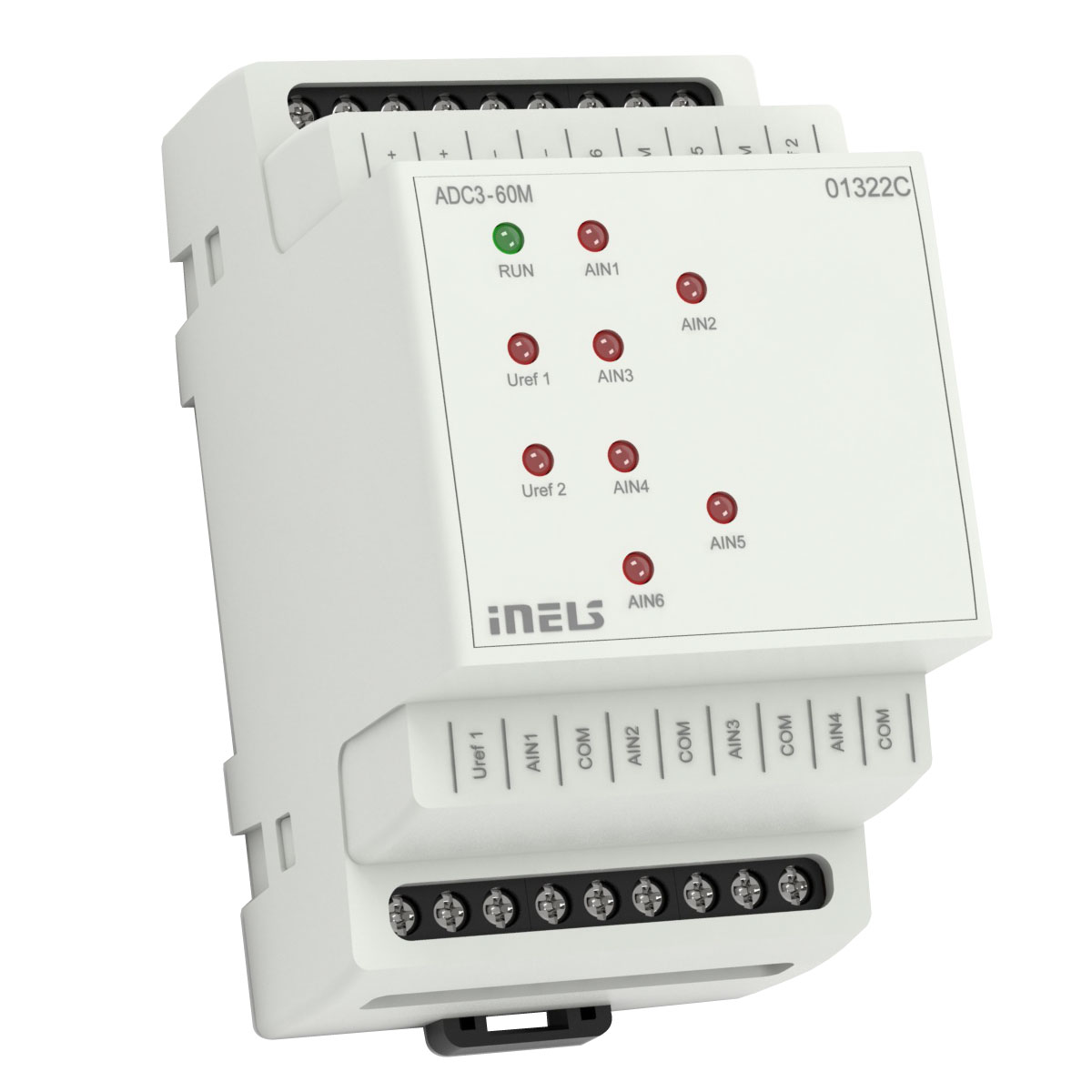

Převodník analog-digital ADC3-60M

• Analogové vstupy slouží k připojení teplotních senzorů nebo analogových snímačů generujících napěťový nebo proudový signál.
• Analogové vstupy mají rozlišení AD převodníku 14 bitů.
• Analogové vstupy mají společnou svorku COM.
• Analogové vstupy / výstupy jsou konfi gurovatelné v programu iDM3 nezávisle jako napěťové (U), proudové (I) nebo teplotní.
• Doporučovanou meteostanicí je Clima sensor, která nabízí čtyři typy s pěti až osmi výstupy. Nejvyšší řada nabízí měření srážek (ano/ne), jasu (východ, jih, západ), soumraku, rychlosti větru, teploty a relativní vlhkosti.
• Červené LED diody na čelním panelu indikují překročení rozsahu, přerušení senzoru nebo přetížení výstupu Uref.
• Při využití vstupů pro měření teploty lze připojit následující teplotní senzory: TC, TZ
• ADC3-60M v provedení 3-MODUL je určen pro montáž do rozvaděče na DIN lištu EN60715.

Technické parametry

• Analogové vstupy: 6x napěťový, proudový nebo teplotní vstup
• Počet vstupů: 6
• Rozlišení převodníku: 14 bitů
• Napájecí napětí / tolerance: 27 V DC, -20 / +10 %
• Stupeň krytí:  IP20 přístroj, IP40 se zákrytem v rozvaděči
• Instalace: do rozvaděče na DIN lištu EN 60715
• Rozměry: 90 x 52 x 65 mm
• Hmotnost: 112 g

Koupit v e-shopu Instalační manuál

Materiály ke stažení

• Katalogovy list ADC3-60M

  Formát: pdf | Velikost : 181 kB | 18. 05. 2019

• Manual ADC3-60M

  Formát: pdf | Velikost : 137 kB | 21. 04. 2020
