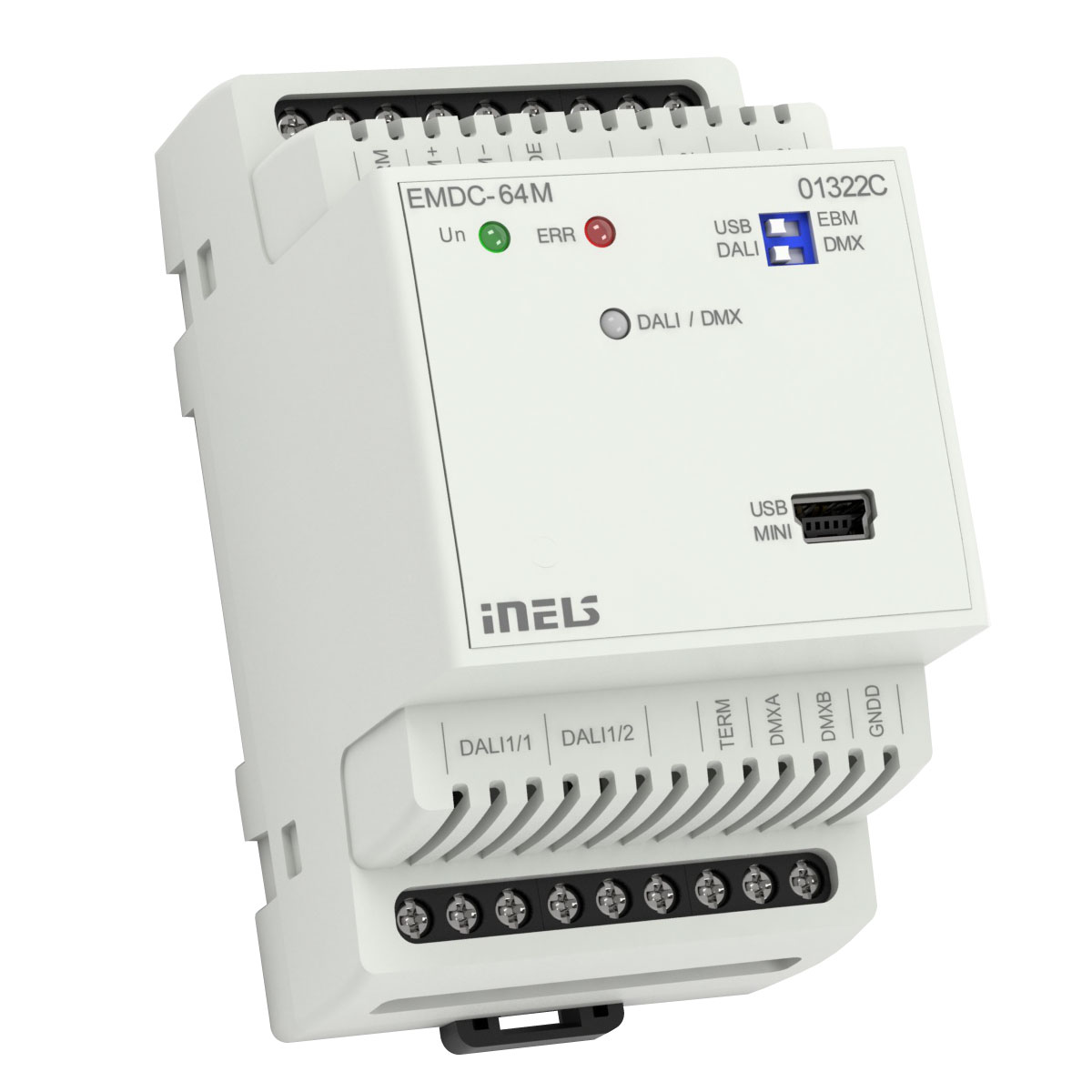

Převodník iNELS - DALI/DMX EMDC-64M

EAN: 8595188150309 | Kód: 5030 standard

POPIS

  • Jednotka EMDC-64M je určena k řízení elektronických předřadníků DALI a předřadníků DMX ze systému iNELS.
  • EMDC-64M umožňuje řízení až 64 nezávislých elektronických předřadníků DALI (Digital Addressable Lighting Interface) pro řízení osvětlení.
  • EMDC-64M umožňuje také připojení až 64 přijímačů DMX (Digital MultipleX).
  • Řízení je možné ze systému iNELS BUS System prostřednictvím systémové sběrnice EBM.
  • DIP přepínače na čelním panelu jednotky slouží k výběru ovládaného rozhraní (DALI/DMX).
  • Adresaci DALI předřadníků lze provést prostřednictvím centrální jednotky a softwaru iDM3 nebo prostřednictvím MINI USB konektoru na čelním panelu EMDC-64M a softwaru DALI Configurator.
  • Požadovaná funkčnost se nastavuje v rámci uživatelského projektu v softwaru iDM3.
  • Jednotka EMDC-64M je napájena ze síťového napětí 230 V AC.
  • Sběrnice DALI je napájena prostřednictvím jednotky EMDC-64M napětím 16 V/250 mA.
  • Systémová sběrnice EBM je galvanicky oddělena od sběrnic DALI/ DMX. Svorky pro připojení DALI sběrnice jsou vybaveny ochranou proti zkratu a přetížení.
  • Na jednu systémovou sběrnici EBM lze připojit až osm jednotek EMDC-64M.
  • V případě, že se jedná o poslední jednotku na systémové sběrnici EBM, je nutno zakončit vedení rezistorem se jmenovitou hodnotou odporu 120 Ω. Rezistor je uvnitř jednotky, zakončení se provede  zkratováním sousedních svorek TERM a EBM+.
  • Sběrnice DMX musí být na svém konci zakončena rezistorem se jmenovitou hodnotou odporu 120 Ω. Rezistor pro ukončení sběrnice DMX na straně EMDC-64M je uvnitř jednotky, zakončení se  provede zkratováním sousedních svorek TERM a A.
  • Aktualizaci firmwaru jednotky EMDC-64M lze provést prostřednictvím centrální jednotky a softwaru iDM3 nebo prostřednictvím MINI USB konektoru na čelním panelu a softwaru EMDC-64M Flasher.
  • Aktualizaci prostřednictvím MINI USB konektoru je nutné provádět při odpojené systémové sběrnici EBM.
  • Při konfiguraci DALI je nutné rozlišit dva druhy adres:
    • MASTER - do této skupiny senzory a detektory a na jednu větev DALI lze připojit maximálně 4 MASTER jednotky
      • senzor intenzity osvětlení DLS3-1
      • pohybový detektor DMD3-1
    • SLAVE - elektronický předřadník pro svítidlo
  • EMDC-64M v provedení 3-MODUL je určena pro montáž do rozvaděče na DIN lištu EN60715.

TECHNICKÉ PARAMETRY

  • Sběrnice iNELS: EBM
  • Sběrnice DALI/DMX: 64 kanálů / 64 kanálů
  • Napájecí napětí: AC 230 V (50/60 Hz), max. 100 mA
  • Provedení: 3-MODUL
  • Rozměry: 90 x 52 x 65 mm
