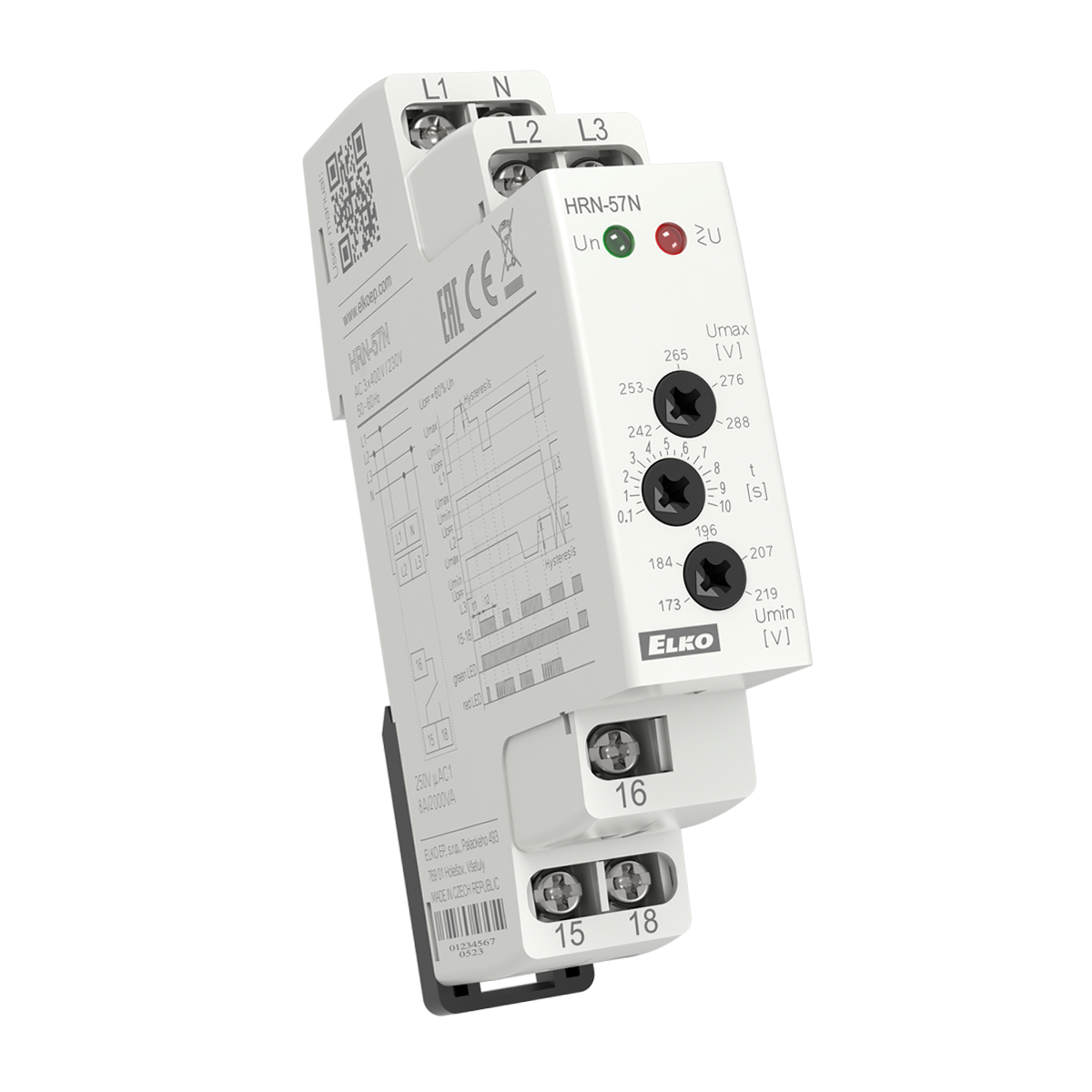

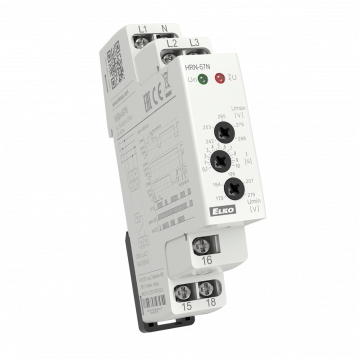

Napěťové relé - HRN-57N

Relé pro hlídání napětí v rozvaděči (ochrana přístrojů a zařízení) monitoruje velikost napětí v 3-fázové síti.

POPIS

  • Nehlídá sled fází.
  • Napájení přístroje se provádí z hlídaného napětí.
  • Pevná prodleva T1 (500ms) a nastavitelná prodleva T2 (0.1 – 10 s) pro eliminaci krátkodobých výpadků a špiček.
  • Pokud napájecí napětí poklesne pod 60 % Un (UOFF spodní úroveň) dojde k okamžitému rozepnutí relé bez uplatnění zpoždění.
  • Možnost nastavení horní a dolní hranici napětí, při které kontakt výstupního relé vypne.
  • Napěťové relé ve dvou provedeních:

HRN-57: napájeno ze všech fází, tzn. že funkce relé je zachována i při výpadku jedné z fází
HRN-57N: napájeno z L1-N, tzn. že relé hlídá i po přerušení nulového vodiče

  • Chybový stav je indikován LED a rozepnutím výstupního kontaktu relé.

TECHNICKÉ PARAMETRY

  • napájecí a hlídané napětí

HRN-57: 3 x 400 V
HRN-57N: 3 x 400 V/ 230 V

  • horní úroveň (Umax): 105 – 125% hlídaného napětí
  • spodní úroveň (Umin): 75 – 95% hlídaného napětí
  • výstupní kontakt: 1x přepínací 8 A/250 V AC1 (AgNi, 2500 VA)
