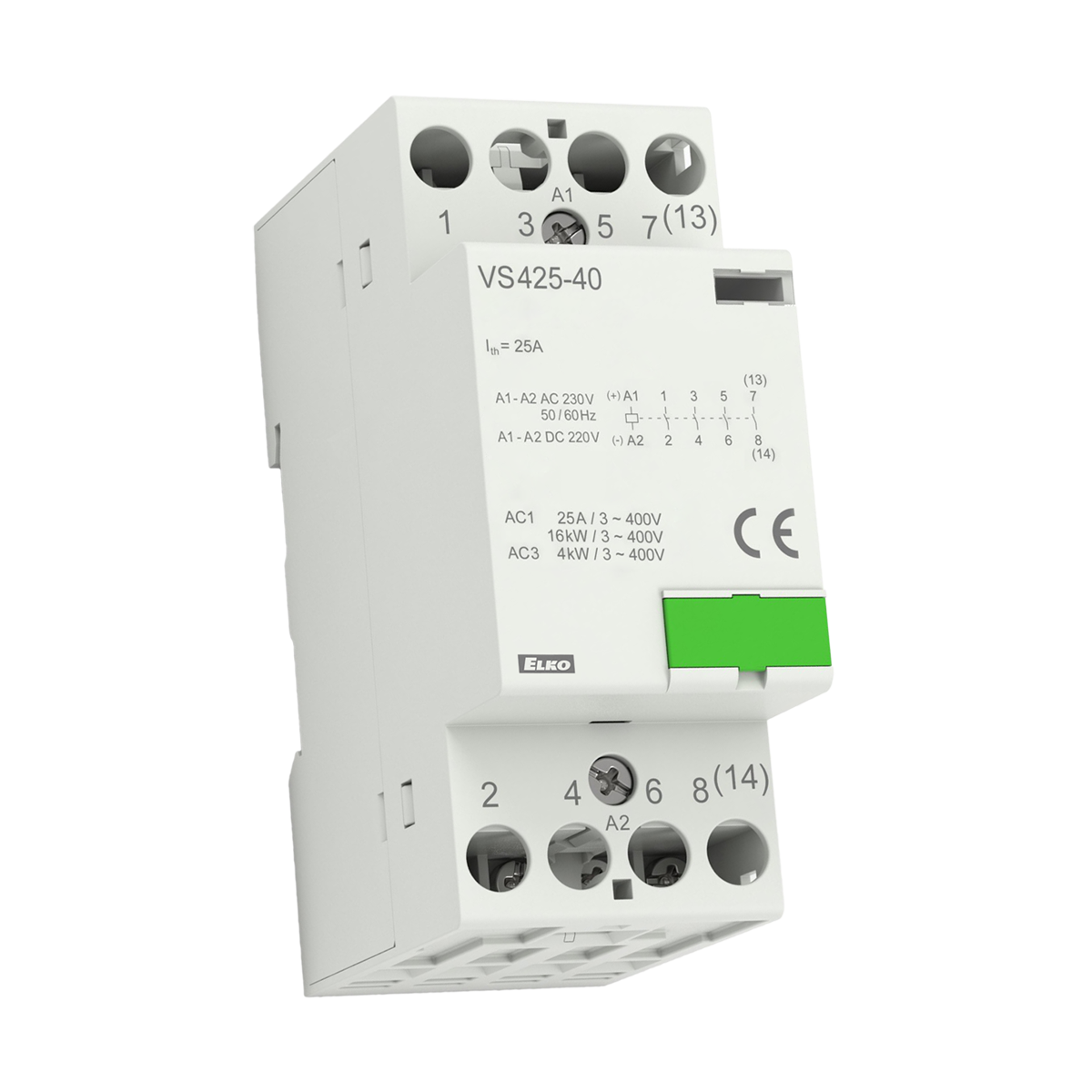

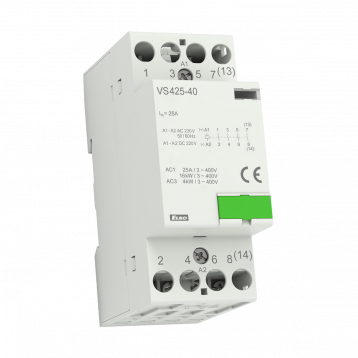

Instalační stykač VS425

POPIS

• Slouží pro spínání elektrických obvodů, zejména odporových zátěží a třífázových asynchronních motorů.
• - počet kontaktů VS120: 1
• - počet kontaktů VS220: 2
• - počet kontaktů VS420, VS425, VS440, VS463: 4.
•  Vyrábí se s konfi guracemi spínacích a rozpínacích kontaktů:
• VS120: 10, 01
• VS220: 20, 11, 02
• VS420: 40, 31
• VS425: 40, 31, 22, 13, 04
• VS440: 40, 31, 22, 04
• VS463: 40, 31, 22.
•  Krytí IP20 - ke stykačům jsou na objednání dodávány krytky zajišťující krytí IP40 všech svorek stykače mimo VS 420.
•  Upevnění na DIN lištu nebo na panel.

TECHNICKÉ PARAMETRY

• Max. zatížitelnost: 25 A
• Počet pólů: 4
• Konfigurace kontaktů NO/NC: 40, 31, 22, 04
• Napájecí napětí cívky (frekvence): AC/DC 24 V, 48 V, 110 V, 230 V (AC 50/60 Hz)
• Rozměry: 35 x 85 x 60 mm
