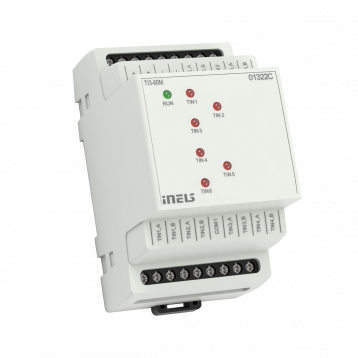

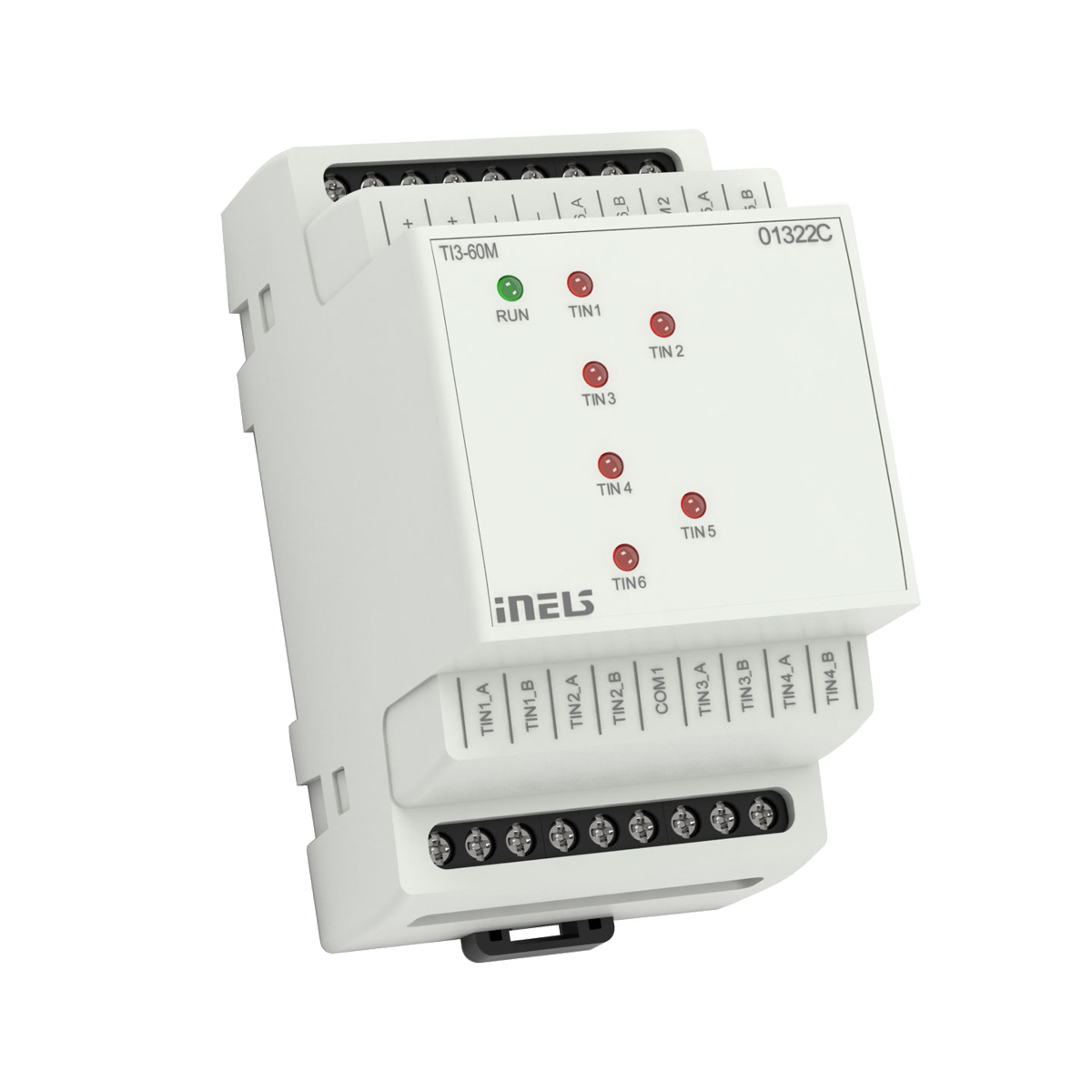

Teplotní vstup šestikanálový TI3-60M

Jednotka TI3-60M je určena k připojení až šesti externích teplotních senzorů.

  •  Jednotky řady TI3 podporují připojení následujících teplotních senzorů:
    - TC/TZ – 2vodičové zapojení
    - Ni1000, Pt1000, Pt100 – 2vodičové a 3vodičové zapojení.
  • Používá se v případech, kdy je nutné snímat teplotu, např. podlaha/ prostor, vnitřní/venkovní teplota, technologické zařízení – kotelny, solární ohřev apod.
  • Stav jednotky indikuje zelená LED dioda RUN na předním panelu:
    - je-li připojeno napájecí napětí (jednotka je napájena prostřednictvím sběrnice BUS), ale neprobíhá komunikace s masterem, svítí LED RUN nepřetržitě.
    - je-li připojeno napájecí napětí a jednotka standardně komunikuje po sběrnici BUS, LED RUN bliká.
  • Stav na jednotlivých teplotních vstupech indikuje příslušná červená LED na předním panelu:
    - svítí - rozpojení senzoru
    - bliká - překročení rozsahu měření
    - nesvítí - vše je v pořádku.
  • TI3-60M v provedení 3-MODUL je určena pro montáž do rozvaděče na DIN lištu EN60715.

Technické parametry

  • Teplotní vstup pro měření teploty: 6x vstup na externí teplotní senzor TC, TZ, Ni1000, Pt1000, Pt100 viz. příslušenství
  • Indikace překročení rozsahu nebo přerušení senzoru: 6x červená LED
  • Instalační sběrnice: BUS
  • Napájecí napětí / tolerance: 27 V DC, -20 / +10 %
  • Krytí: IP20 přístroj, IP40 se zákrytem v rozvaděči
  • Instalace: do rozvaděče na DIN lištu EN 60715
  • Rozměry: 90 x 52 x 65 mm
  • Hmotnost: 111 g
