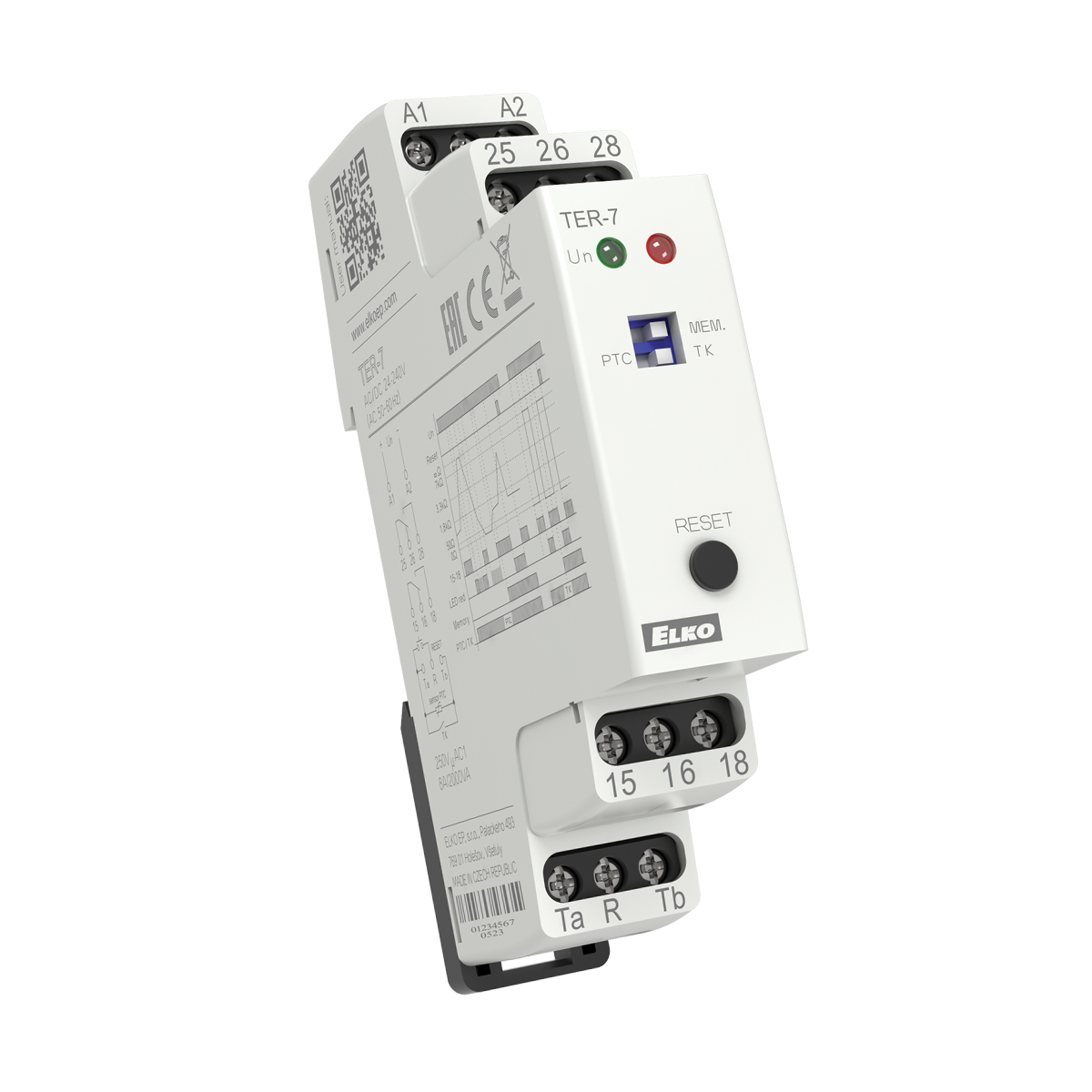

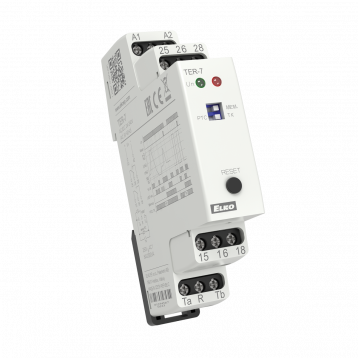

Termostat TER-7

Kontroluje teplotu vinutí motoru.

POPIS

  • pevně nastavené úrovně spínání
  • jako snímací prvek se používá senzor PTC zabudovaný ve vinutí motoru jeho výrobcem, popř. externí PTC senzor
  • funkce PAMĚŤ - relé je při chybovém stavu zablokováno až do zásahu obsluhy (stisk tlačítka RESET)
  • RESET chybového stavu: a) tlačítkem na předním panelu b) externím kontaktem (dálkově po dvou vodičích)
  • funkce hlídání zkratu nebo odpojení senzoru, stav poruchy senzoru indikuje blikání červené LED
  • výstupní kontakt 2x přepínací 8 A / 250 V AC1
  • stav překročení teploty motoru indikuje svit červené LED
  • v provedení 1-MODUL, upevnění na DIN lištu
  • svorky senzoru nejsou galvanicky odděleny, ale lze je zkratovat se svorkou PE bez poškození přístroje,
  • v případě napájení ze sítě musí být připojen nulový vodič na svorku A2!
  • univerzální napájecí napětí AC/DC 24 - 240 V

TECHNICKÉ PARAMETRY

  • Napájecí napětí: AC/DC 24 - 240 V (AC 50 - 60 Hz)
  • Příkon: max. 2 VA / 1 W
  • Počet kontaktů: 2x přepínací (AgNi)
  • Upevnění: DIN lišta EN 60715
  • Krytí: IP40 z čelního panelu / IP20 svorky
  • Rozměr: 90 x 17.6 x 64 mm
  • Hmotnost: 71 g
  • EAN: 8595188137164
