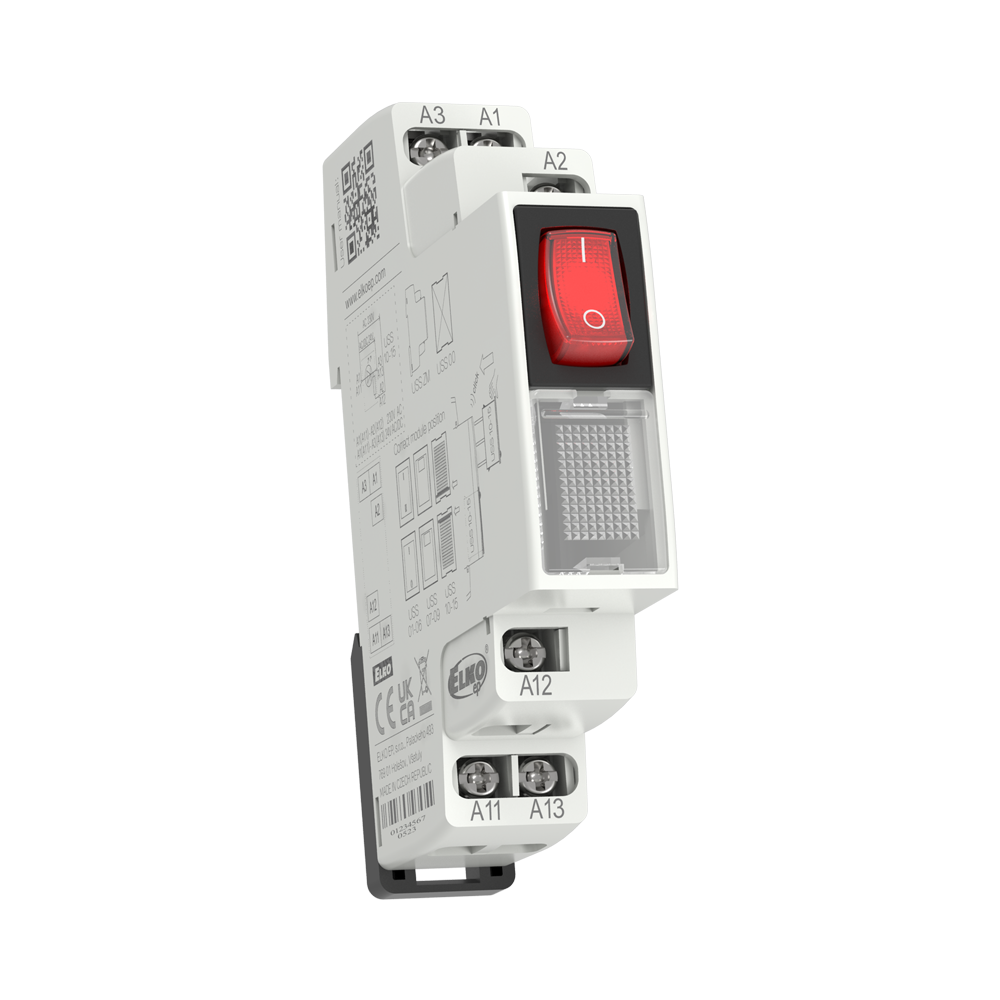

Ovládací a signalizační moduly USS

POPIS

• určeny pro spínání, ovládání a signalizaci pomocných i silových obvodů
• nové inovativní řešení původních ovládacích a signalizačních modulů OS

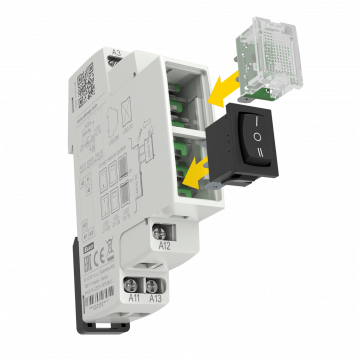

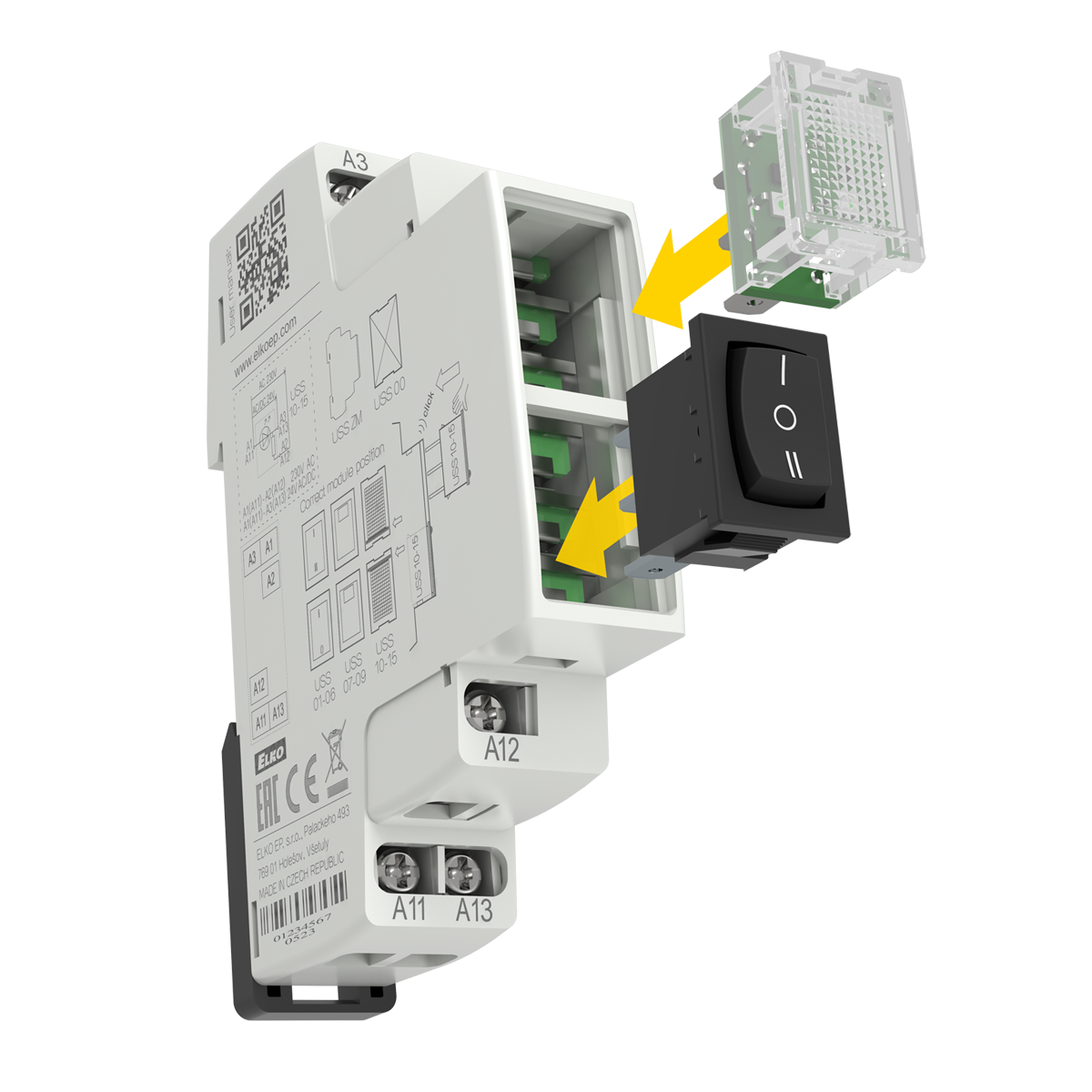

• USS - “Udělej si sám” = do základního modulu lze  “nacvaknout” různé typy spínacích a signalizačních jednotek
• jednotky se dodávají samostatně, jednotlivé konfigurace si provádí uživatel
• 16 typů jednotek: spínače, přepínače, tlačítka, prosvětlené spínače, různobarevné signálky včetně blikacích
• jednotky jsou měnitelné i do budoucna (např. při změně aplikace, rozšíření provozu..)

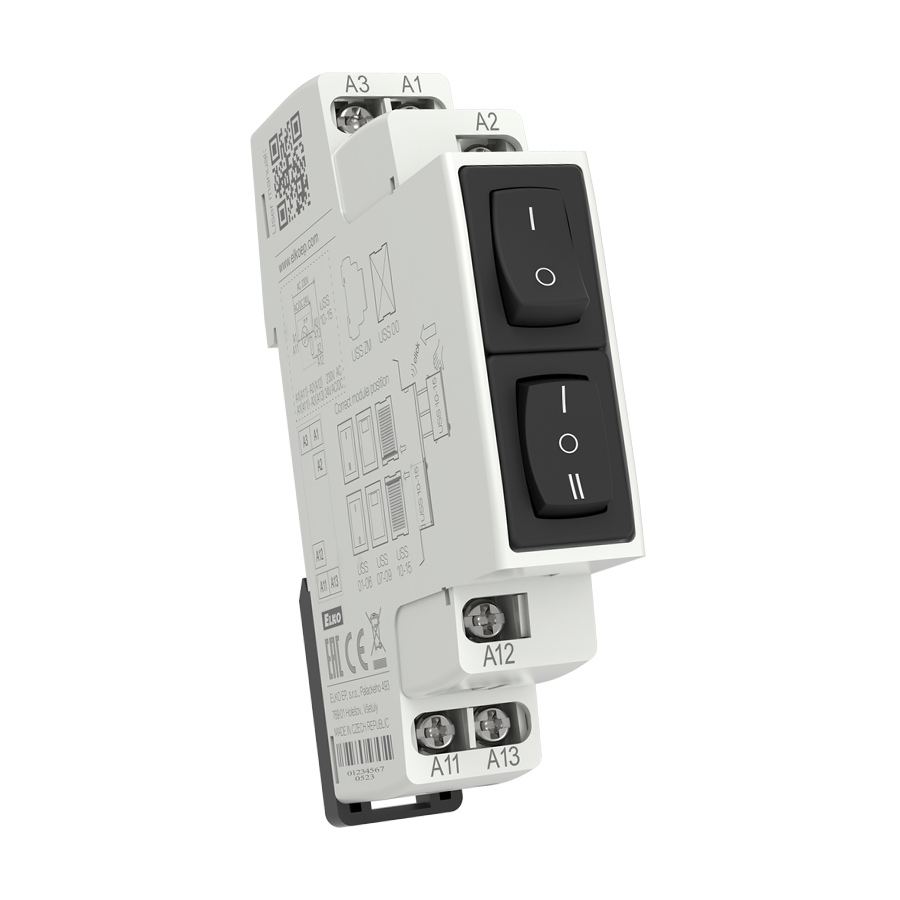

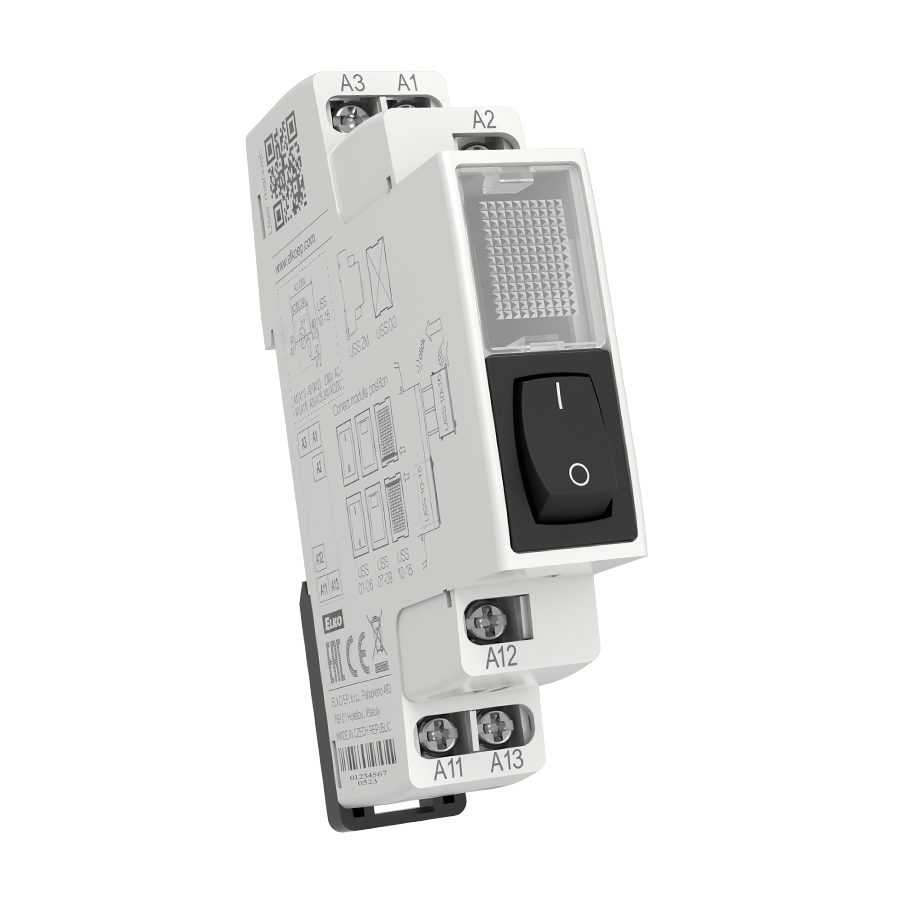

• do jednoho modulu lze osadit až 2 pozice jednotek (např. 2x přepínač, 2x signálky a nebo jejich kombinace) = oproti konkurenci úspora místa v rozvaděči

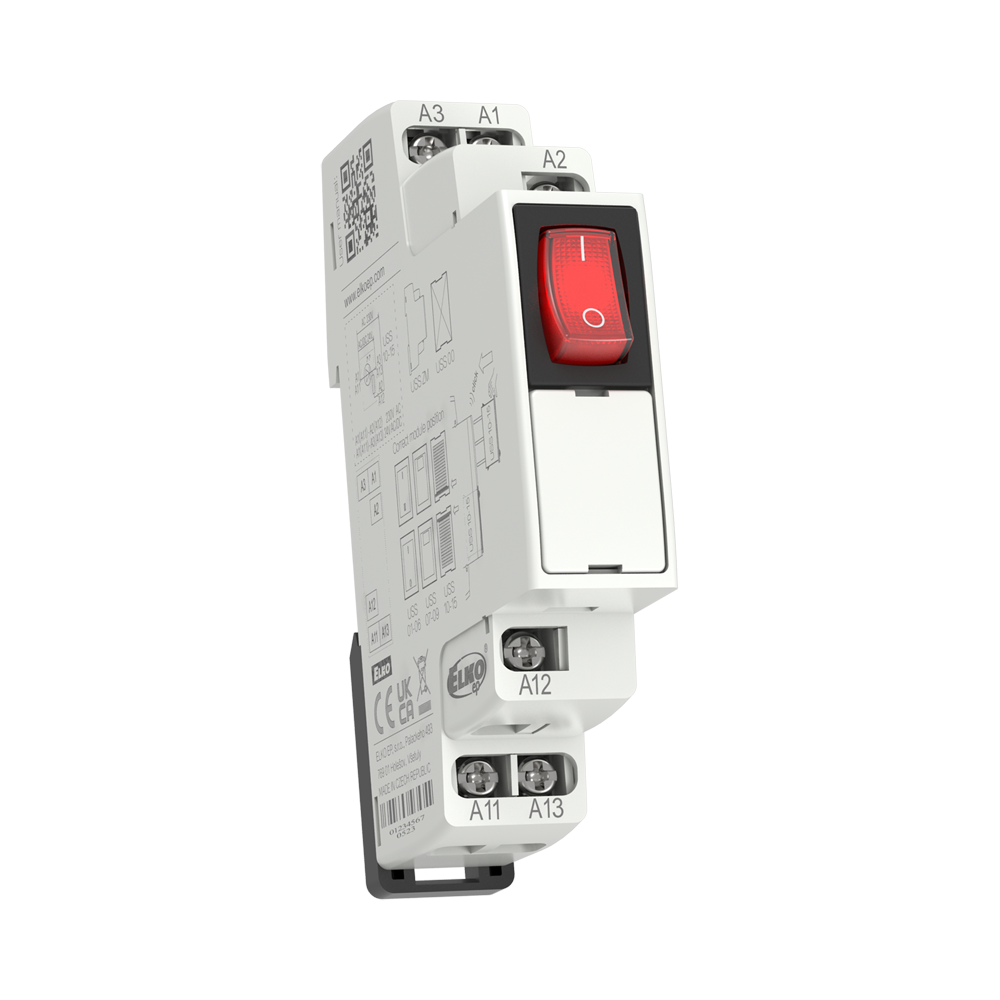

• v provedení 1-MODUL (90 x 17.6 x 64 mm), upevnění na DIN lištu
• rozsah pracovních teplot přístroje  -20.. +55 °C
• třmenové svorky, šroub M3 kombinovaná hlava, pozidrive 1

TECHNICKÉ PARAMETRY

• Jmenovitý proud/napětí:
  - USS-01, USS-04, USS-05 , USS-07, USS-08, USS-09: 6 A/250 V AC
  - USS-02, USS-03, USS-06/S, USS-06/R: 10 A/250 V AC
• napájecí napětí signálek AC 230 V (A1-A2) nebo AC/DC 24 V (A1-A3)
• rozsah pracovních teplot přístroje -20... +55°C
• třmenové svorky, šroub M3 kombinovaná hlava, pozidrive 1
• v provedení 1-MODUL, upevnění na DIN lištu

	Typy jednotek		Schéma zapojení	Eshop	Model	Kód
	USS-ZM:	Základní modul (krabička se svorkami a kontakty)	-	do eshopu	3D	2457

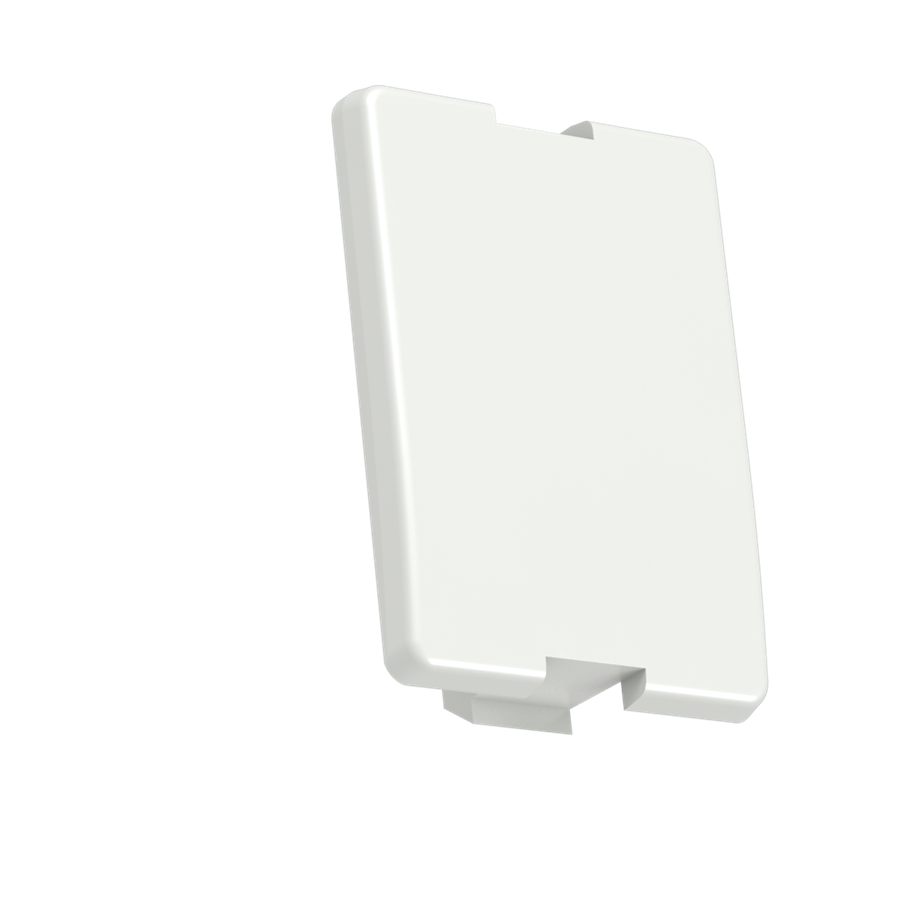

	USS-00	Záslepka pro neobsazené pozice v modulu USS	-	do eshopu	3D	2461

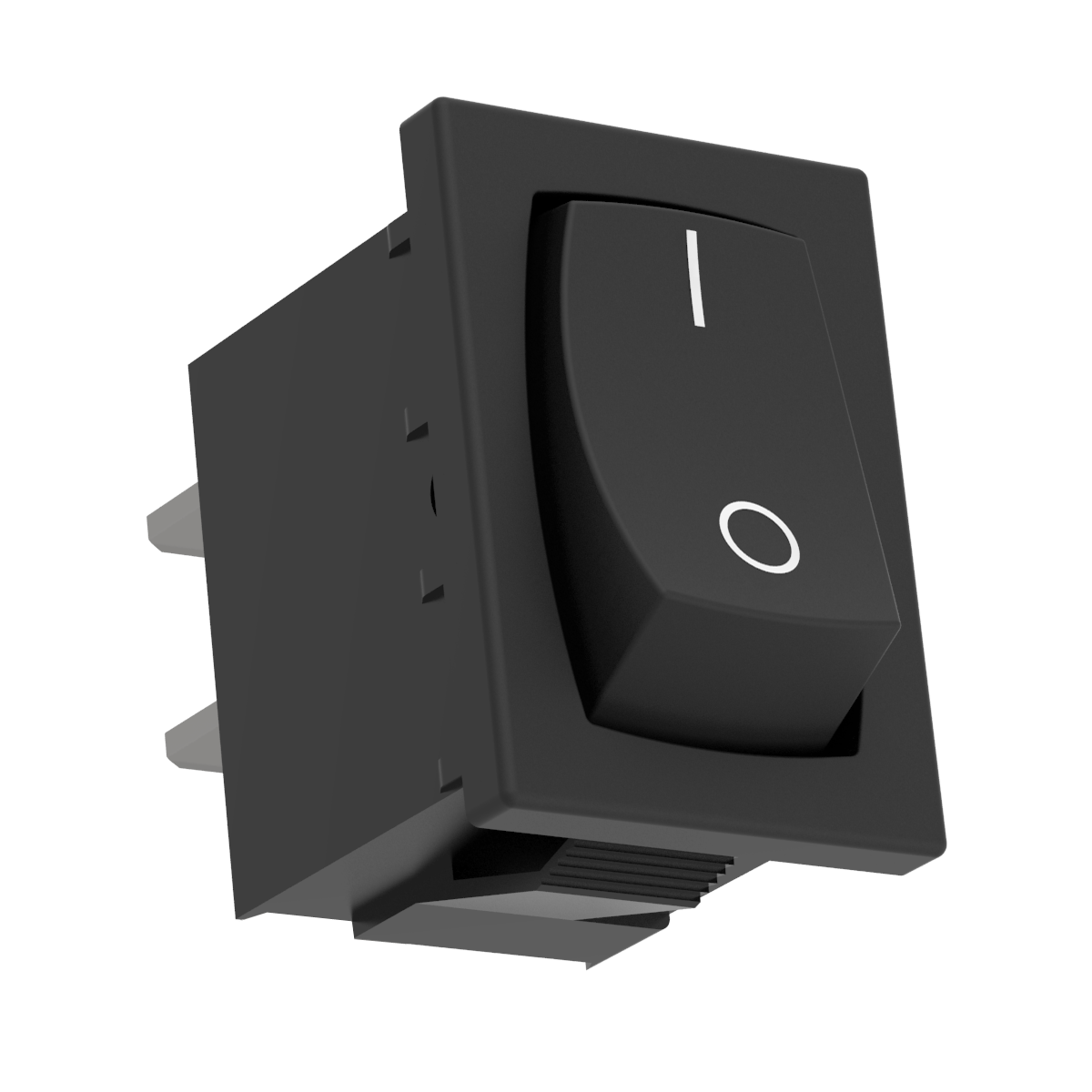

	USS-01	Spínač		do eshopu	3D	2462
	USS-02	Přepínač		do eshopu	3D	2463

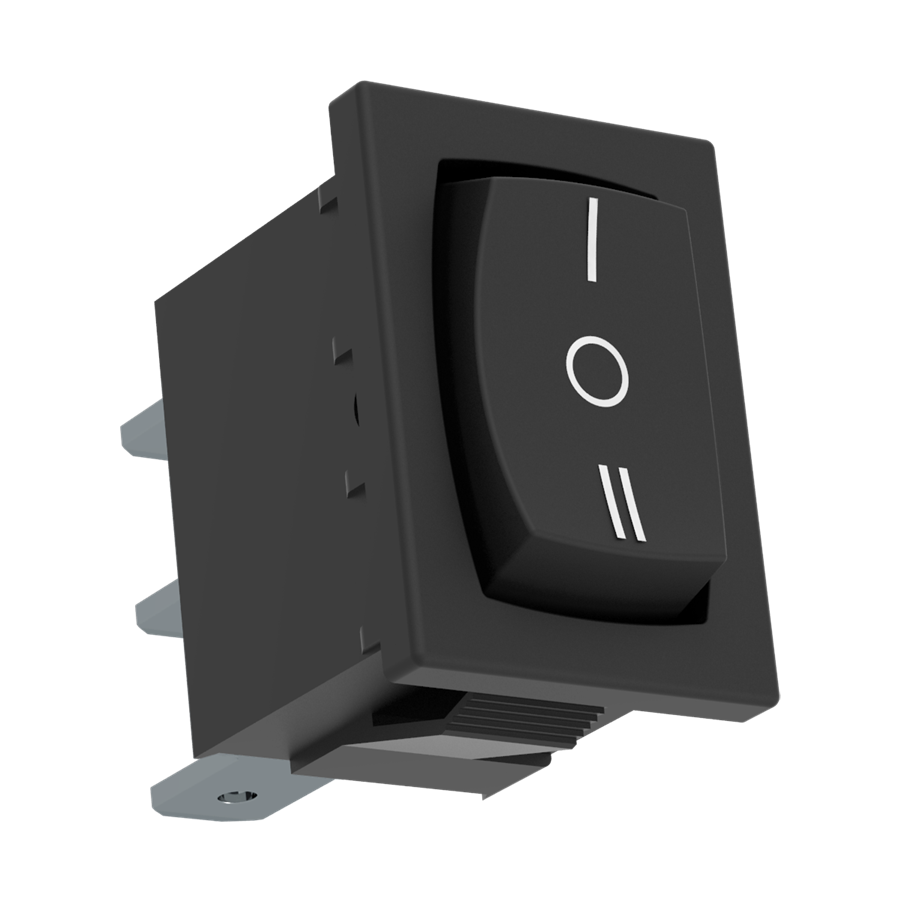

	USS-03	Přepínač se střední polohou		do eshopu	3D	2464

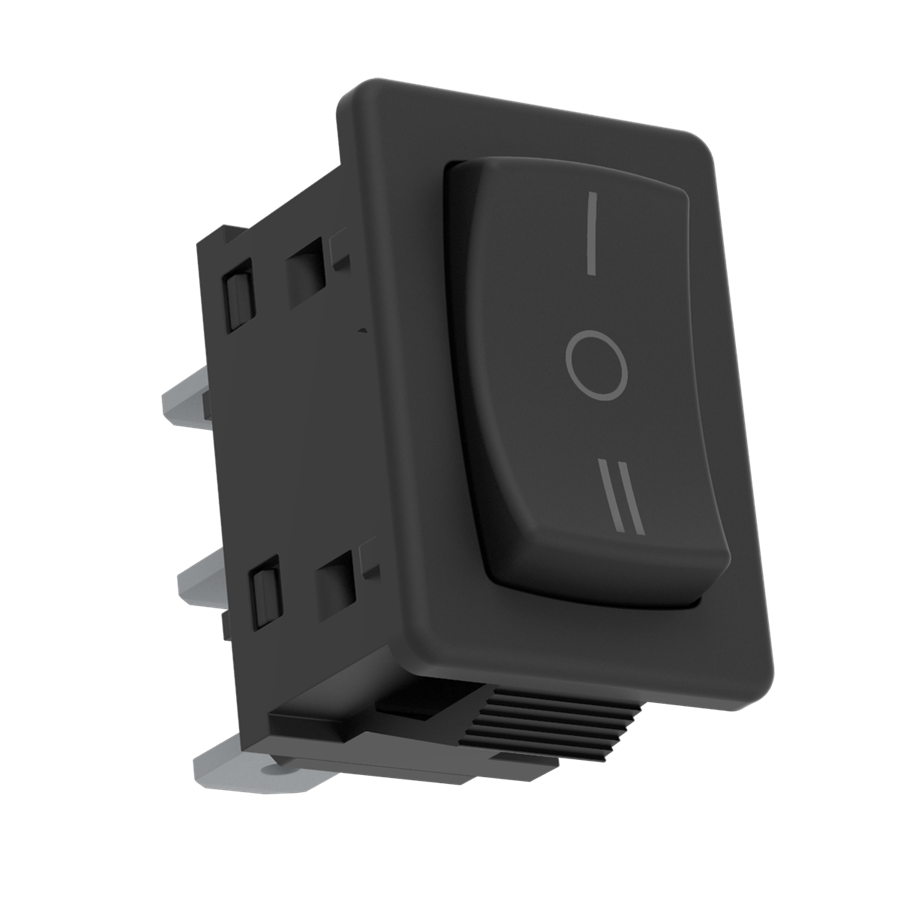

	USS-04	Spínač + tlačítko se střední polohou		do eshopu	3D	2465
	USS-05	Přepínací tlačítko se střední polohou		do eshopu	3D	2466
	USS-06/R	Tlačítko rozpínací		do eshopu	3D	3637

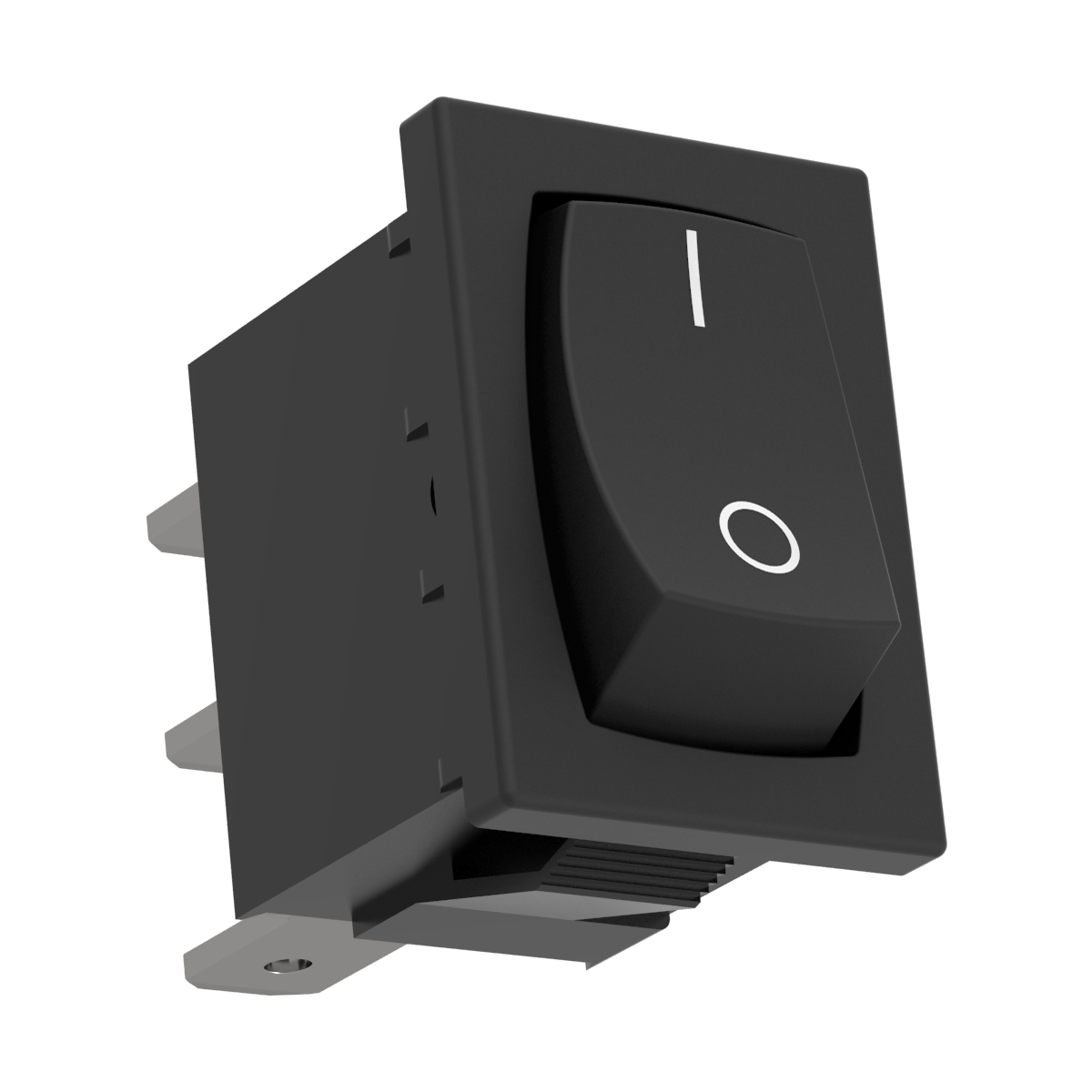

	USS-06/S	Tlačítko spínací		do eshopu	3D	2467

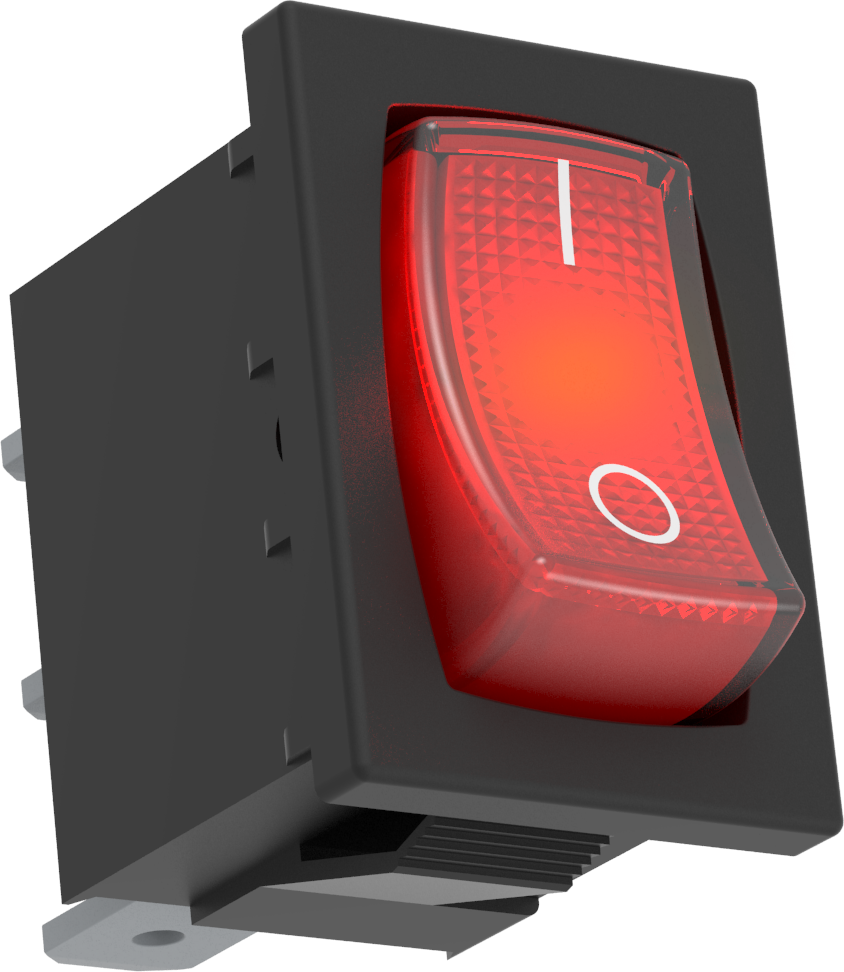

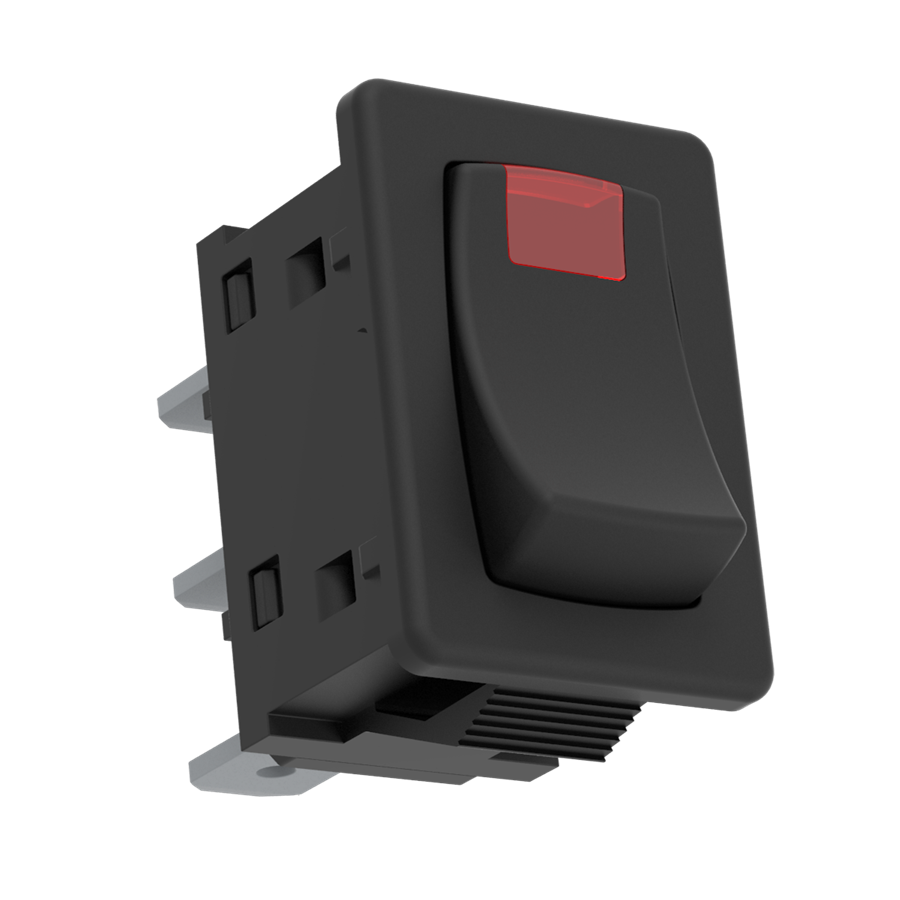

	USS-07	Spínač s doutnavkou (červená)		do eshopu	3D	2471

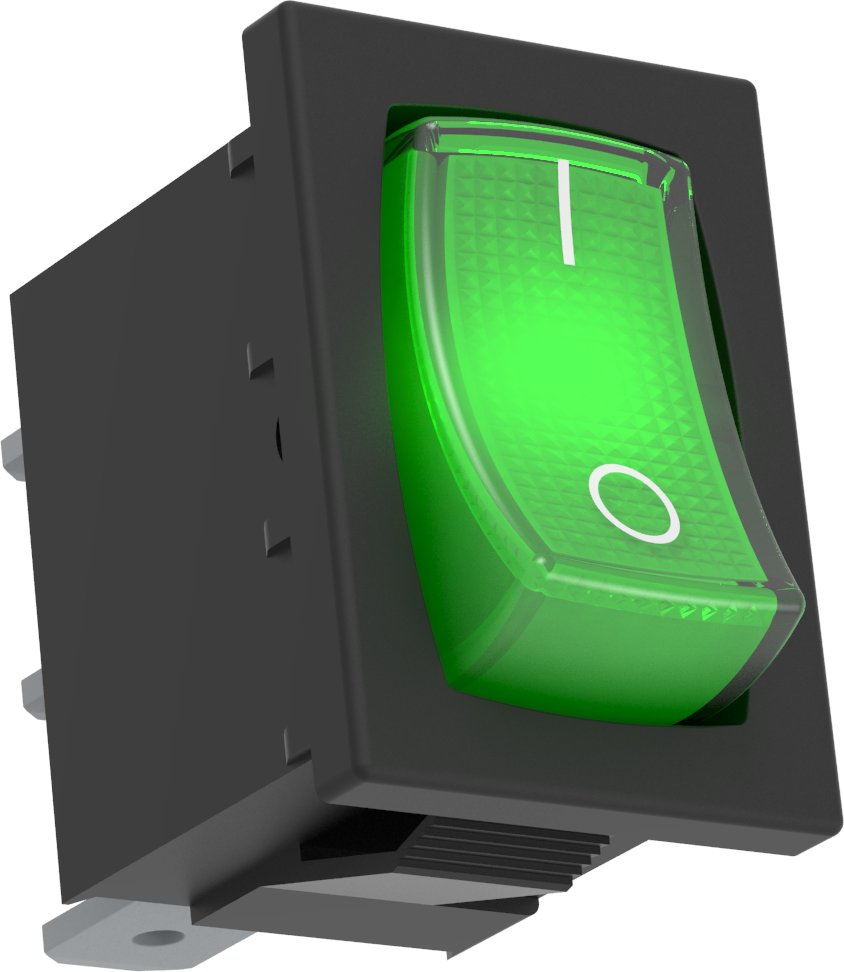

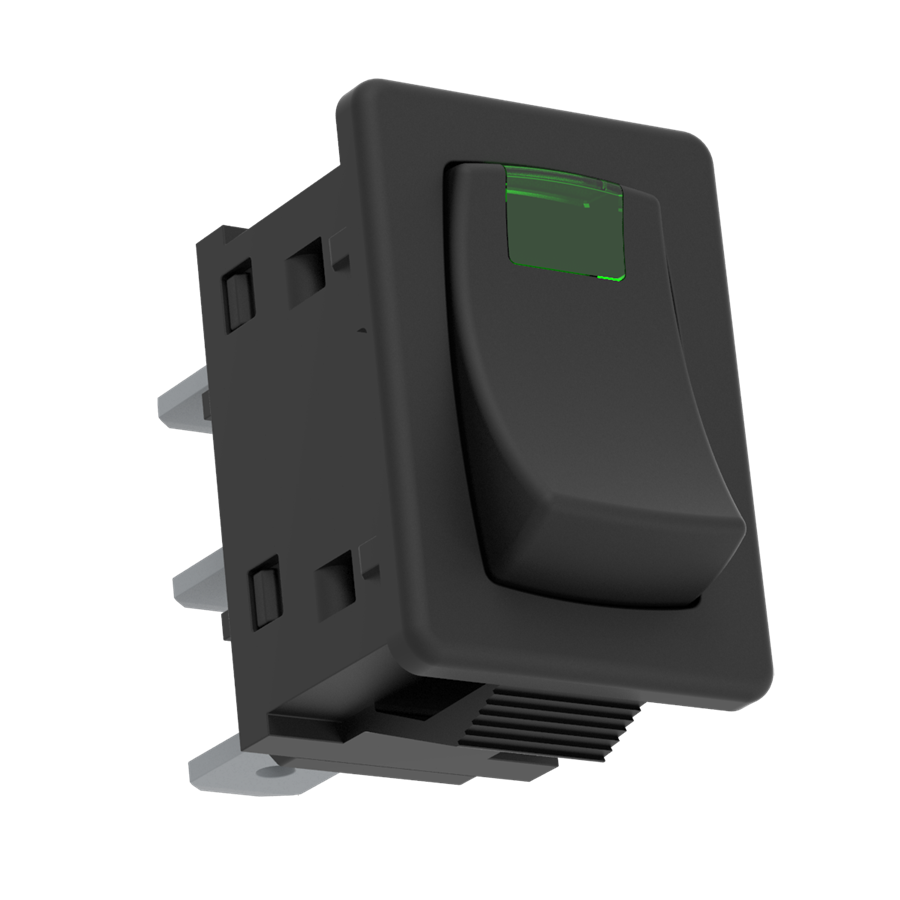

	USS-08	Spínač s doutnavkou (zelená)		do eshopu	3D	2472

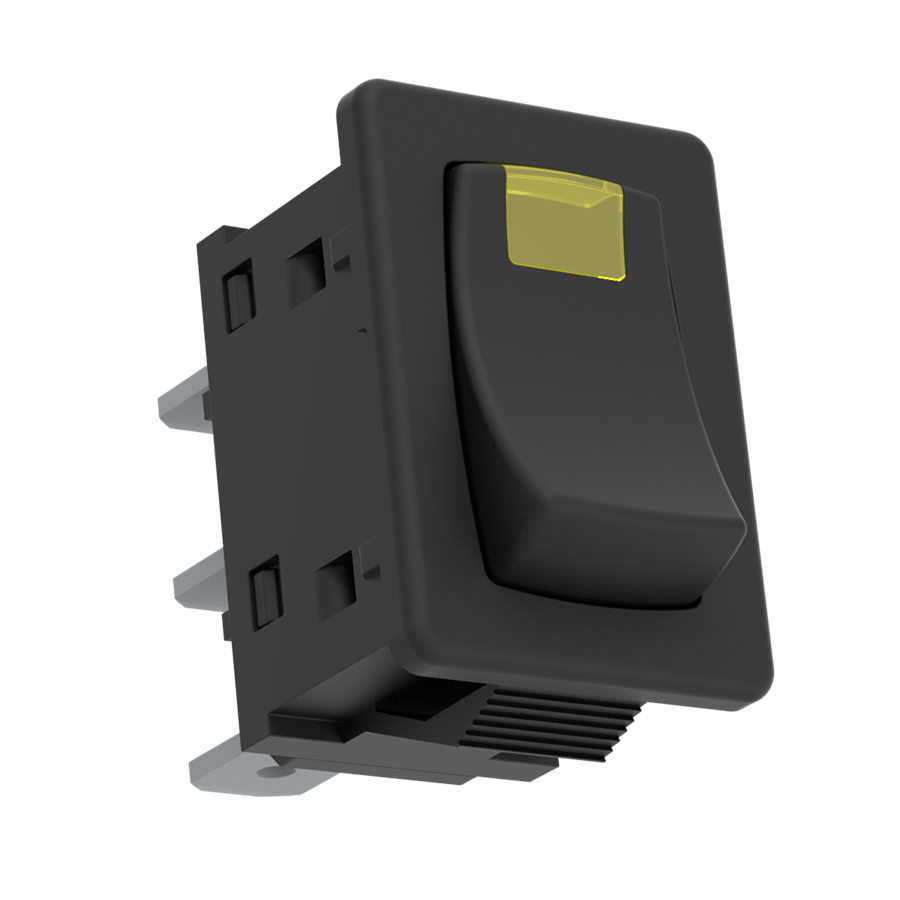

	USS-09	Spínač s doutnavkou (žlutá)		do eshopu	3D	2470
	USS-10	Signální LED (červená)		do eshopu	3D	2433

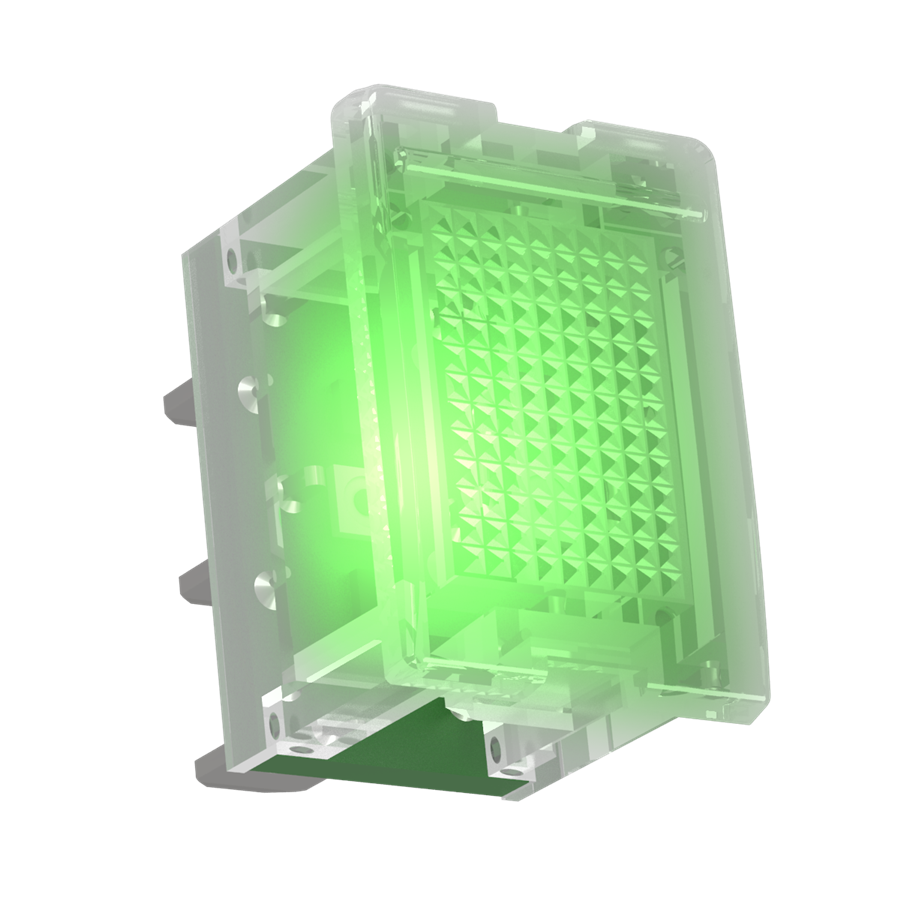

	USS-11	Signální LED (zelená)		do eshopu	3D	2434
	USS-12	Signální LED (žlutá)		do eshopu	3D	2435

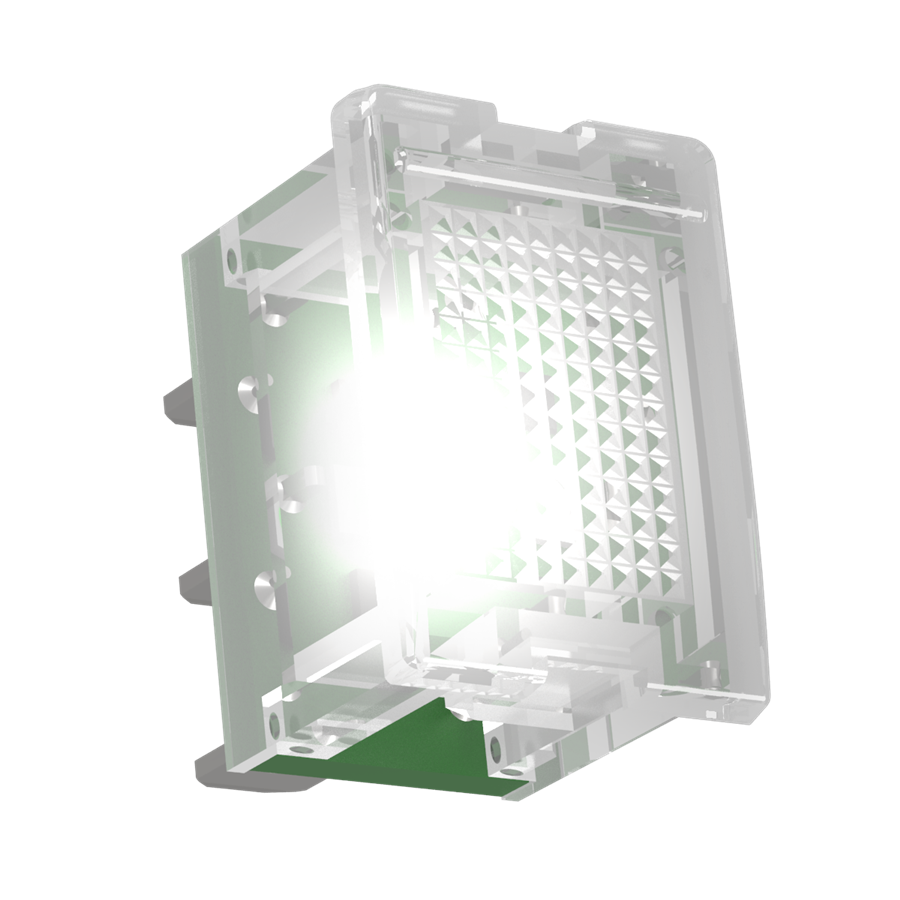

	USS-13	Signální LED (bílá)		do eshopu	3D	2436
	USS-14	Signální LED blikající (červená)		do eshopu	3D	2489

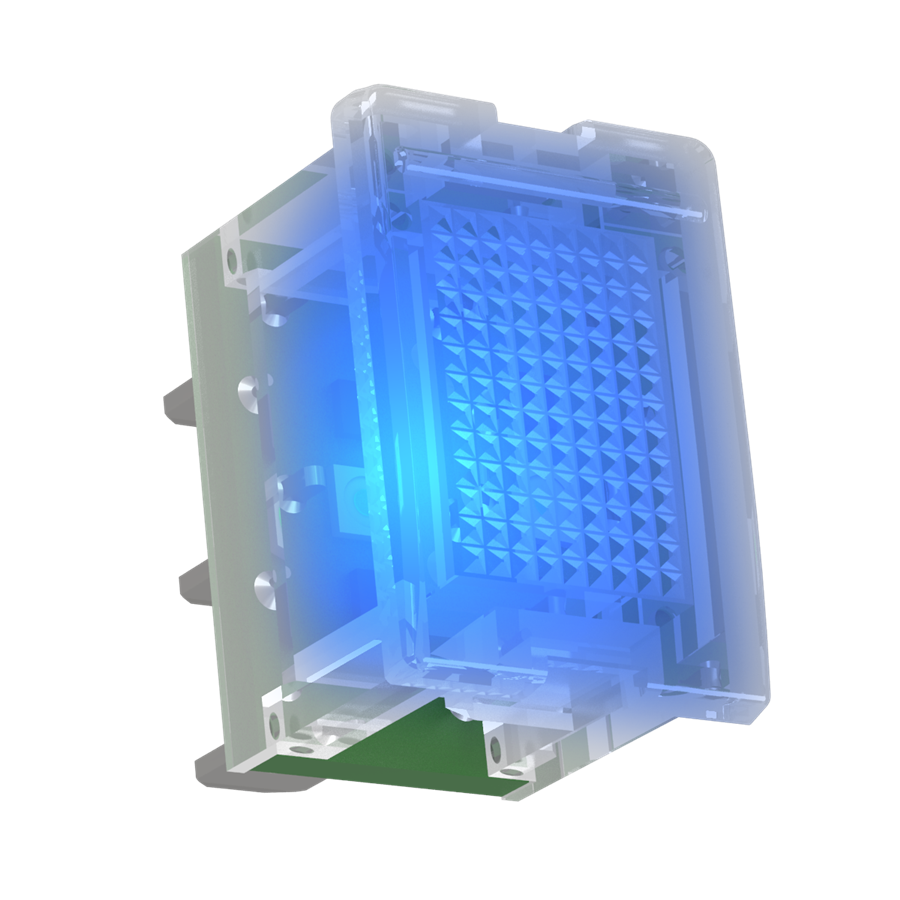

	USS-15	Signální LED (modrá)		do eshopu	3D	2437
