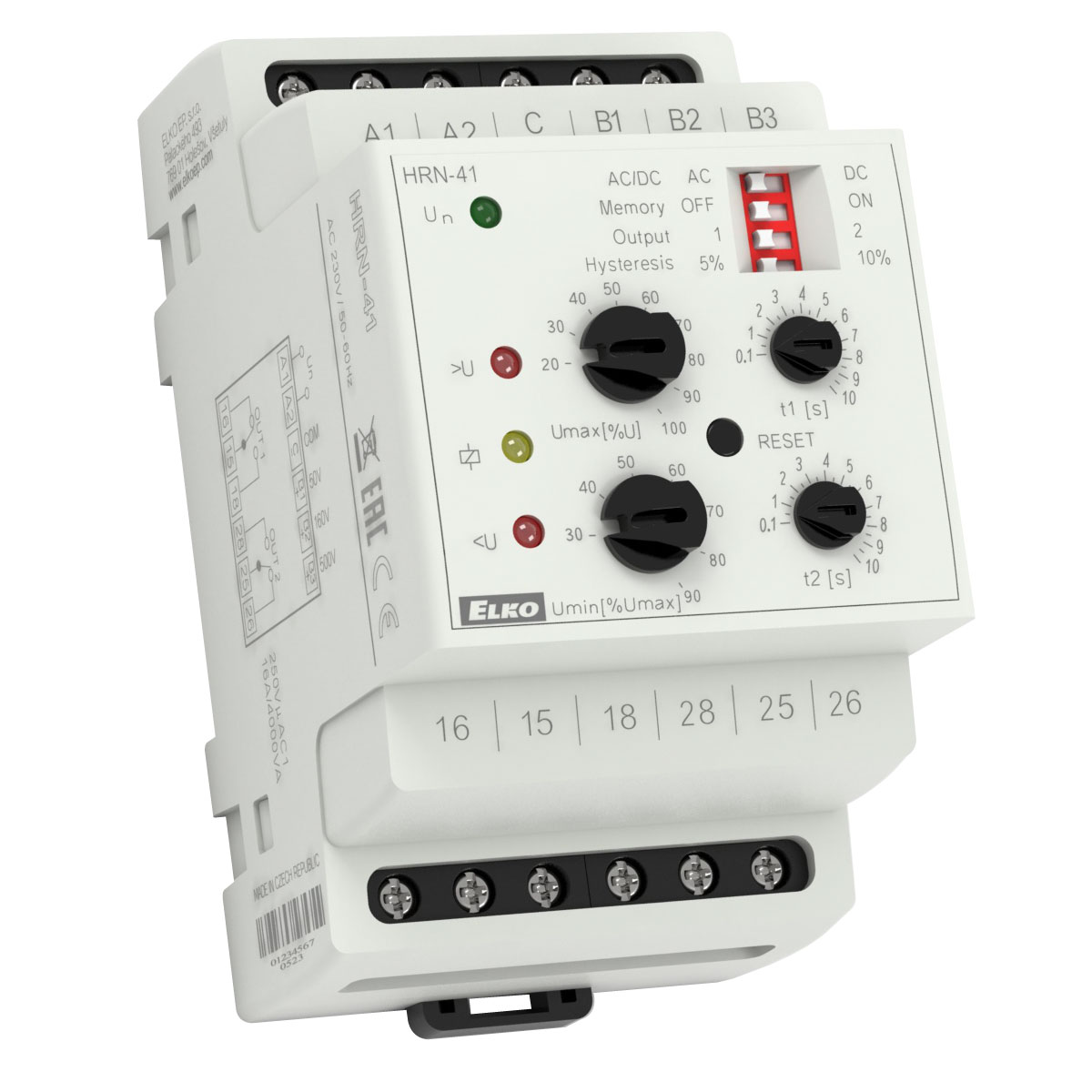

Hlídací napěťové relé HRN-41
v 1F - AC/DC

POPIS

• Relé určeno pro hlídání DC i AC napětí ve 3 rozsazích.
• Kontroluje velikost napětí ve dvou nezávislých úrovních (Umin, Umax).
• Nastavení hlídané úrovně Umax (v % z rozsahu).
• Nastavení hlídané úrovně Umin.
  (v % z rozsahu - pro HRN-42 - funkce OKNO),
  (v % z nastavené horní meze - pro HRN-41 - funkce HYSTEREZE).
• Funkce druhého relé (samostatně/paralelně).
• Nastavitelná prodleva pro eliminaci krátkodobých výpadků a špiček pro každou úroveň nezávisle.
• Galvanicky oddělené napájení od hlídacích vstupů.
• Výstupní kontakt pro každou sledovanou úroveň napětí.

TECHNICKÉ PARAMETRY

• Typ hlídaného napětí: AC / DC
• Hlídané úrovně: podpětí i přepětí
• Funkce: OKNO
• Hlídaný rozsah: 3 vstupy: 10-50 V; 32-160 V; 100-500 V
• Výstup: 2x přepínací, 16 A
• Provedení: 3-MODUL
• Napájecí napětí: AC/DC 24-240 V, AC/DC 24 V, AC 230 V, AC 400 V
• Rozměry: 90 x 52 x 65 mm

Video

Materiály ke stažení

• Katalogovy list HRN-41,HRN-42

  Formát: pdf | Velikost : 609 kB | 19. 03. 2022
