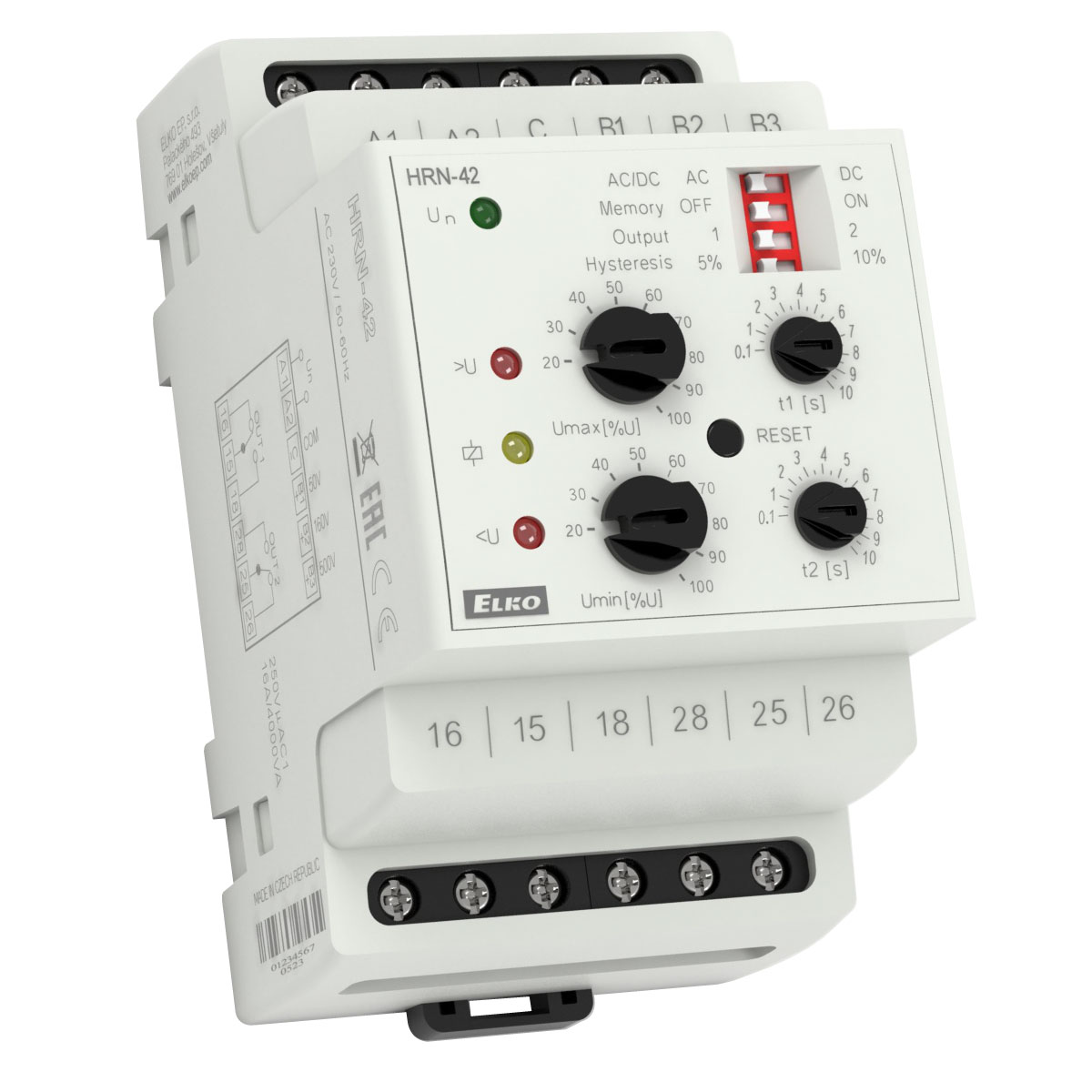

Hlídací napěťové relé - HRN-42

Používá se pro hlídání DC i AC jednofázových napětí ve třech rozsazích.

POPIS

  • Kontrola velikosti napětí ve dvou nezávislých úrovních (přepětí/podpětí).
  • Nastavitelná funkce PAMĚŤ – pro návrat z chybového do normálního stavu je třeba stisknout tlačítko RESET
  • Funkce druhého relé (samostatně/paralelně)
  • Nastavitelná prodleva pro eliminaci krátkodobých výpadků a špiček pro každou úroveň.
  • Nastavení hlídané úrovně Umax (v % rozsahu) a hlídané úrovně Umin (v % rozsahu– funkce OKNO)
  • galvanicky oddělené napájení od měřících vstupů (oproti hlídacím relé řady HRN-3)

TECHNICKÉ PARAMETRY

  • napájecí napětí AC 230 V, AC 400 V nebo AC/DC 24 V
  • hlídané rozsahy

1. rozsah: 10 – 50 V (vstupní odpor 212 kΩ, max. trvalé napětí 100 V)
2. rozsah: 32 – 160 V (vstupní odpor 676 kΩ, max. trvalé napětí 300 V)
3. rozsah: 100 – 500 V (vstupní odpor 2,12 MΩ, max. trvalé napětí 600 V)

  • výstupní kontakt: 2x přepínací 16 A/250 V AC1 (AgNi, 4 000 VA) pro každou sledovanou úroveň napětí
  • v provedení 3-MODUL, upevnění na DIN lištu
