Jste v napětí? Když s HRN-100, tak je to dobře!

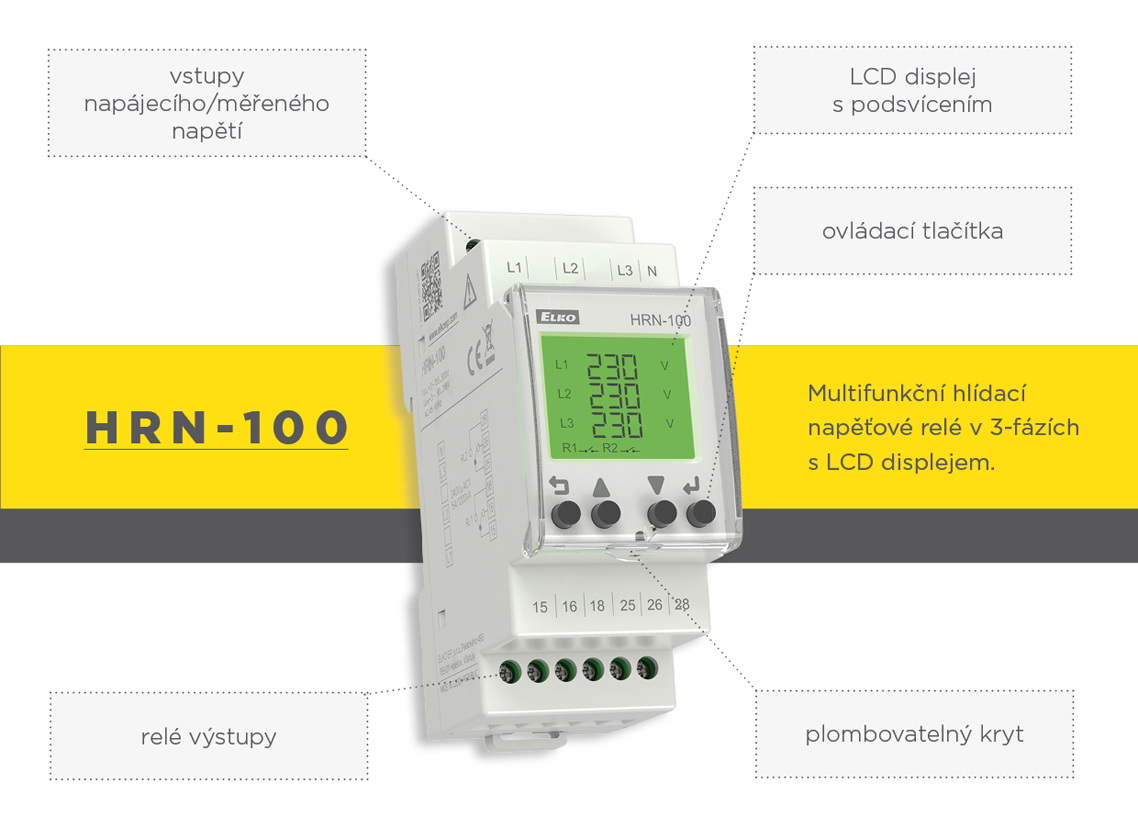

Jste v napětí? Když s HRN-100, tak je to dobře! photo

Představujeme Vám nejnovější model HRN-100, nyní plně digitální hlídací napěťové relé, které chrání přístroje a zařízení zapojené do 3-fázové sítě.

Představujeme Vám nejnovější model HRN-100, nyní plně digitální hlídací napěťové relé, které chrání přístroje a zařízení zapojené do 3-fázové sítě. Monitoruje horní i spodní hodnotu napětí a frekvence v třífázových obvodech. Díky LCD displeji lze podle potřeb nastavit důležité parametry v širokém rozsahu.
HRN-100 je moderní zařízení ve 2-modulu, které lze namontovat na lištu DIN.

Možnosti nastavení HRN-100

Pojďme si prohlédnout programovací menu. Už po rychlém prostudování je zřejmé, že téměř všechny důležité parametry lze libovolně nastavit v určitém rozsahu, takže třeba:

  • lze zvolit 3 nebo 4-vodičové zapojení (s nulou)
  • referenční napětí lze upravit, takže jej lze použít téměř kdekoli na světě
  • dává možnost volby typu sledování asymetrie (absolutní nebo procentuální)
  • čtyřvodičové zapojení umožnuje monitorovat přerušení nulového vodiče
  • má nastavitelnou hysterezi
  • lze nastavit zpoždění zapnutí
  • podsvícení displeje lze zapnout nebo vypnout
  • pět posledních poruchových událostí je zaznamenáno a historii lze zpětně zobrazit
  •  je možné nastavit ochranu heslem proti neoprávněným úpravám (bezpečí zajišťuje i plombovatelný průhledný kryt displeje a ovládacích prvků).

obě výstupní relé lze konfigurovat samostatně (zapnutí/vypnutí a nastavení hodnoty pro každou funkci):

  • přepětí/podpětí
  • zvýšení/snížení frekvence
  • sledování asymetrie
  • monitorování ztráty fáze
  • monitorování sledu fází
  • zpoždění při poruše
  • zpoždění z poruchy do "OK" stavu
  • výstupní kontakt NC nebo NO
  • zapnutí/vypnutí paměti poruchového stavu

- nastavení prvního relé lze zkopírovat do druhého relé - to odpovídá paralelnímu zapojení relé, tj. reagují na poruchové události stejným způsobem.
Napěťový rozsah Umin - Umax je volitelné v rozmezí 90 - 288 VAC pro monitorování fázového napětí a 155 - 500 VAC pro monitorování mezifázového napětí. Frekvenční rozsah monitorování je 45 - 65 Hz. Zpoždění lze nastavit typicky až do 999 s. Dostatečně široký napěťový rozsah zajištuje, že přístroj lze použít pro nejrůznější elektrické sítě.

Uživatelská příručka ke stažení zde

3-vodičové zapojení

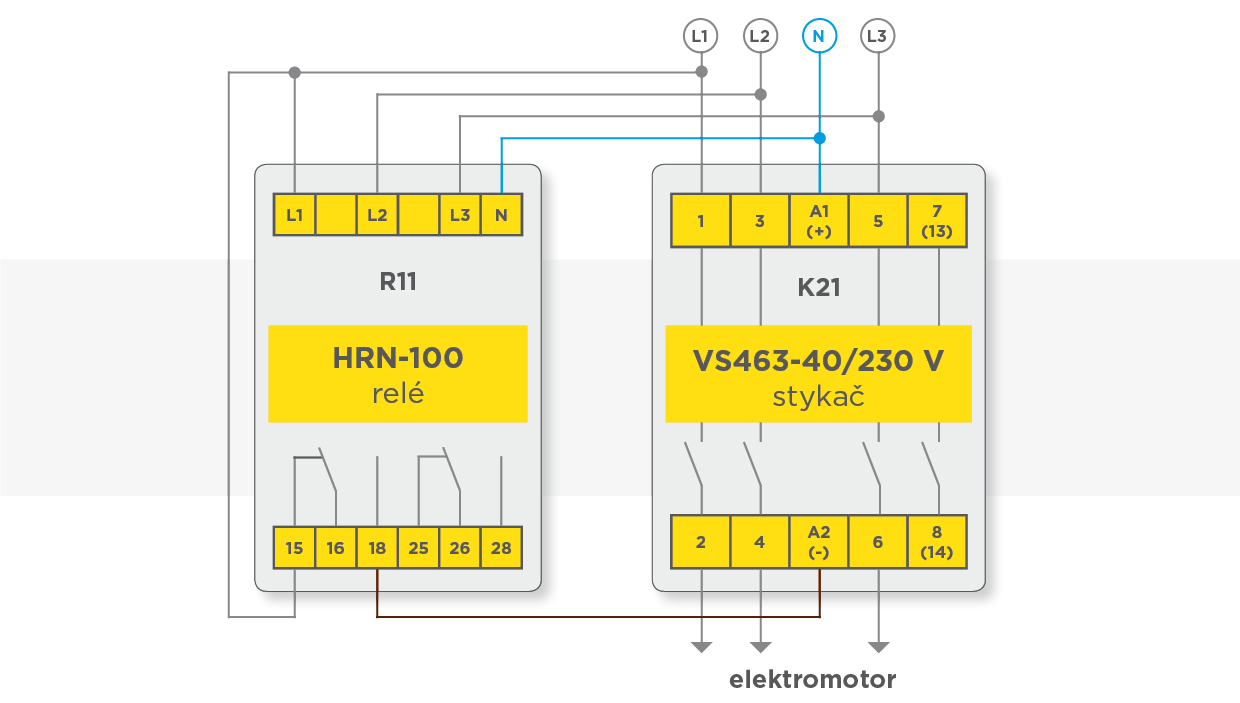

Obrázek 2 ukazuje třívodičové zapojení HRN-100, proto je svorka "N" ponechána prázdná a přístroj nesleduje přerušení nulového vodiče, ani fázové napětí.

Ovládací napětí cívky stykače VS463-40/230 V, který spíná motor, je připojeno na cívku pomocí relé HRN-100. Aby jeden z reléových výstupů umožnoval blokování, musí nastavení relé HRN-100 použít funkci zkopírování, aby obě relé mohla pracovat současně pro jakoukoli vybranou poruchovou událost. Pokud je nutné detekovat např. přepětí a pokles napětí odděleně, musí být výstupy obou relé zapojeny samozřejmě do série k cívce stykače a jednotlivé monitorovací funkce relé musí být nastaveny odděleně. Důležité také je, aby relé byla nastavena do takzvaného režimu "Fail Safe", což znamená, že v síti s bezpečným provozem jsou obě v sepnutém stavu a při poruše se rozepnou.

4-vodičové zapojení

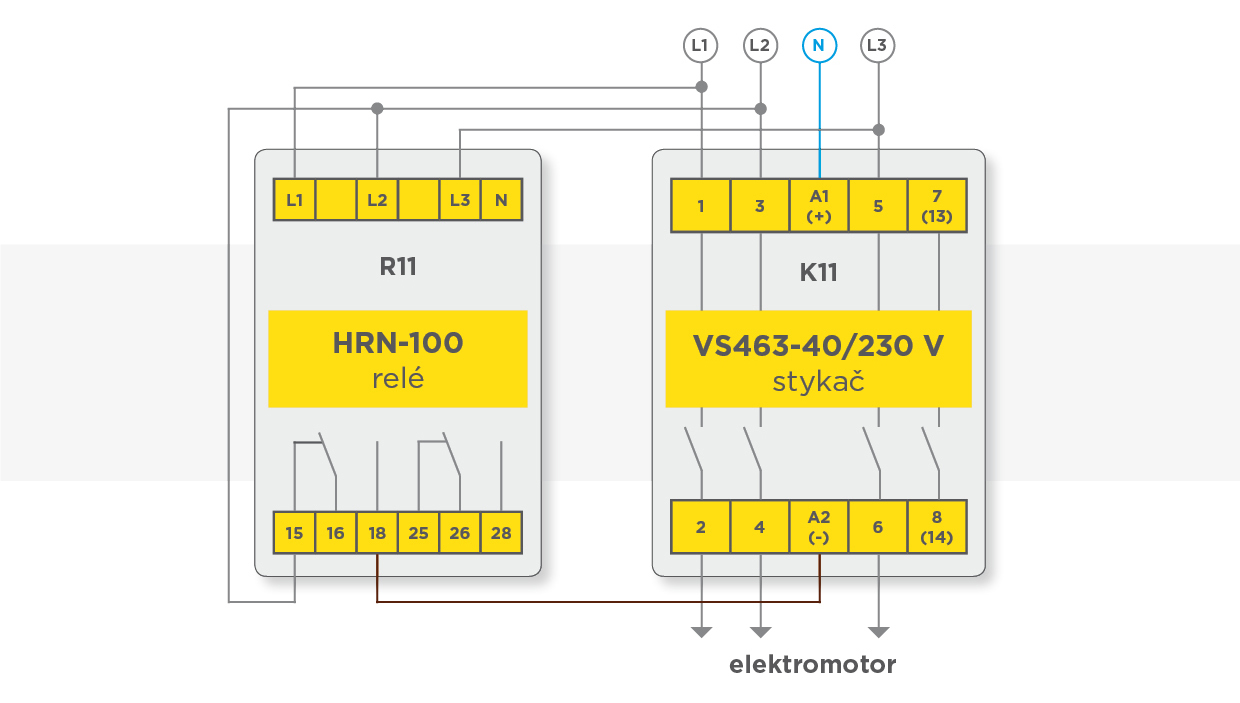

A taky čtyřvodičové zapojení jsme nakreslili. Na obrázku 3 se svorka "N" používá také k připojení nulového vodiče. V tomto případě je samozřejmě nutné v menu zvolit čtyřvodičový režim, a pokud skutečně očekáváme reakci relé na přerušení nulového vodiče, musíme povolit i jeho monitorování.

Poznámka:

Nastavení monitorovacího napětí HRN-100 se může na první pohled zdát poněkud komplikované, nepochybně kvůli vícebodové nabídce. Doporučujeme, abyste se při nastavování nesoustředili pouze na potřebné parametry, ale procházeli položky nabídky postupně od začátku do konce a podle potřeby je kontrolovali a/nebo upravovali. Tím se minimalizuje možnost nesprávného nebo náhodného nastavení.


Přejeme Vám den bez napětí – a kdy už, tak pouze s tím v elektrické síti!
