Krátký nebo dlouhý stisk?

Krátký nebo dlouhý stisk? photo

Rozlišení délky stisku tlačítek a jejich využití pro spínání různých zátěží je předností inteligentních systémů (chytrých domů), kde jsou tyto funkce dostupné téměř okamžitě s pomocí jednoduchého softwarového nastavení. Například s našim systémem pro automatizaci budov iNELS BUS.

Proč ale nevyužít tohoto principu pro méně náročné instalace pomocí kombinace našich relé výrobků?

Často se v objektu objeví požadavek na jednu nebo dvě takovéto funkce, přičemž instalace kompletního inteligentního systému by v takovém případě nedávala smysl nejen z pohledu nákladů ale také následnou nutnost dovybavení (např. instalace vodiče směrnice). V tomto článku vám představíme zajímavé řešení díky kombinaci relé, kde jsou obě paměťová relé kontrolována nezávisle z jednoho tlačítka.

Časové relé nám opět "pomáhá" v řešení.

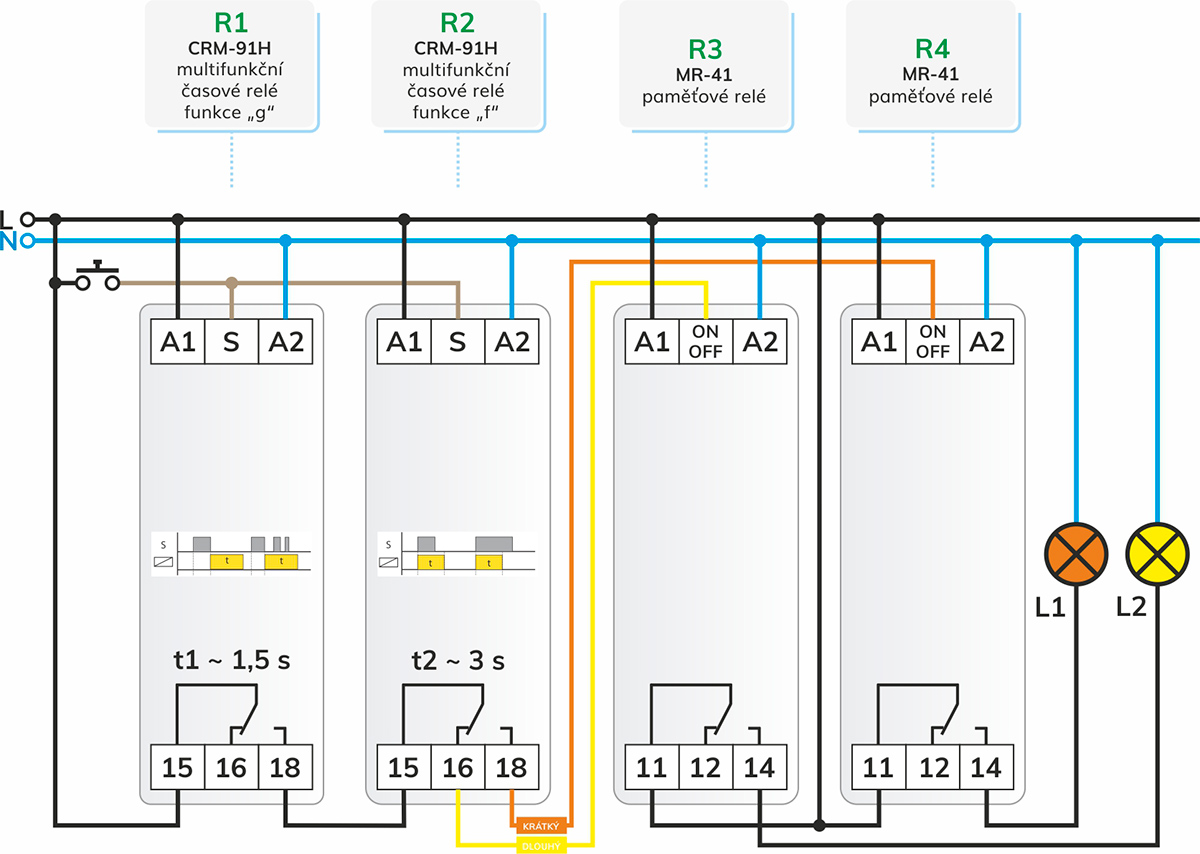

Rozlišení krátkého / dlouhého stisku tlačítka u relé je o něco složitější než u chytrých systémů, ale ne tak aby se to nedalo řešit. Obrázek č. 1 ukazuje schéma zapojení, jak si takové ovládání vytvořit.




Obr. č.1 - Po kliknutí se obrázek zvětší

Inteligentní systémy dokáží rozlišit nejen krátké a dlouhé stisky tlačítek ale v obou případech také kdy došlo k jejich uvolnění po stisku a možnost přiřadit jim nezávislé operace, které se mají provést. Uvedené schéma zapojení toho není schopno docílit, ale může spolehlivě rozlišit, zda bylo tlačítko uvolněno po krátkém / dlouhém stisku. Uvolněním tlačítka se tak aktivuje malý systém „chytrého řešení“.

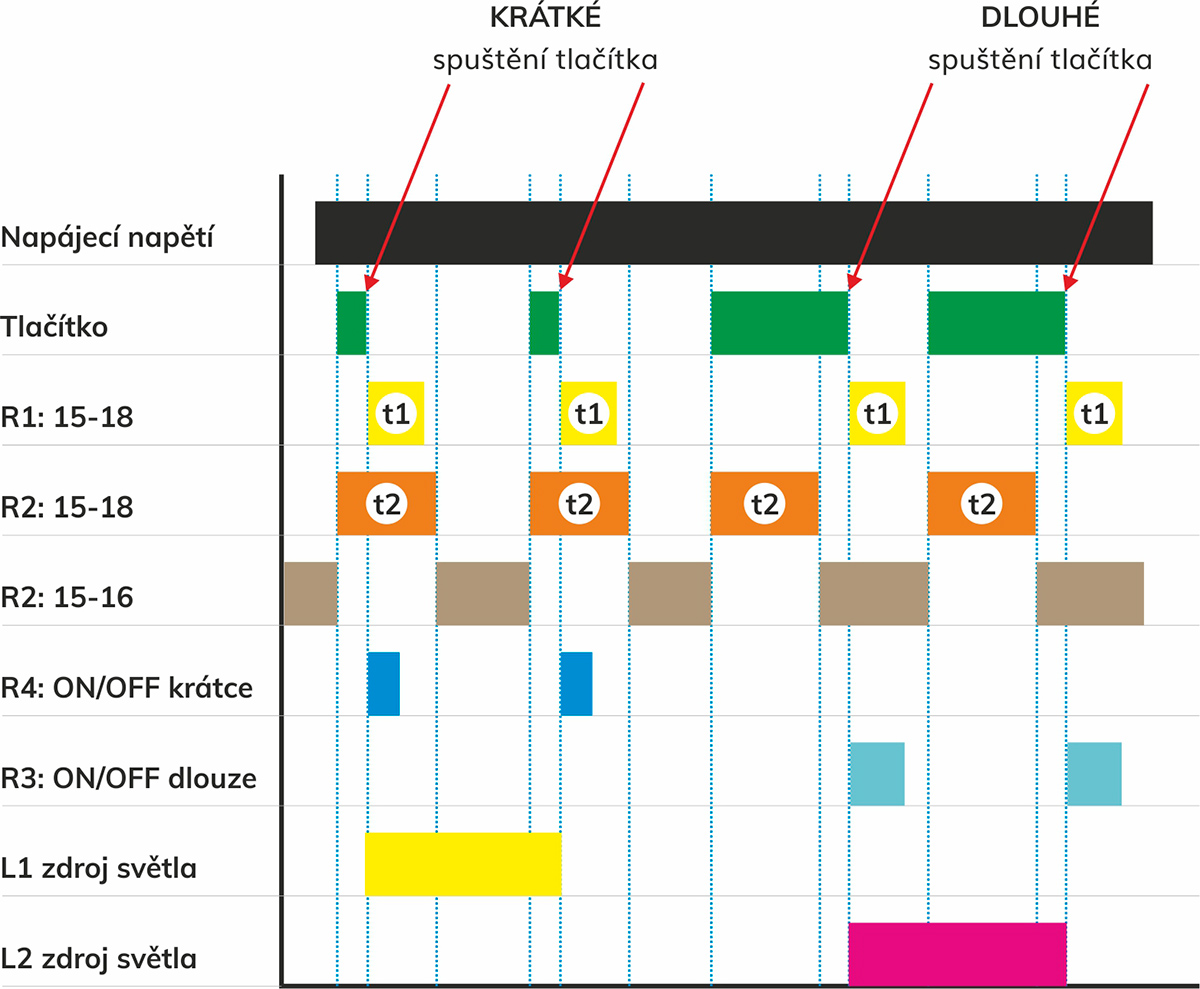

Logiku spínání zmíněného schématu zapojení je možné sledovat také v diagramu funkce na obrázku č. 2 (schéma funkce jednotlivých časových relé jsou zobrazena samostatně u každého z časových relé).




Obr. č.2 - Po kliknutí se obrázek zvětší

Správná funkce je podmíněna přesným nastavením časového zpoždění a zvolením vhodných funkcí. Časové relé CRM-91H/230V vyžaduje trvalé napájení, přičemž obě nastavené funkce spouští časové zpoždění pomocí ovládacího vstupu „S“. Časové relé „R1“ má zvolenou funkci „g“, zatímco druhé časové relé „R2“ je nastaveno na funkci „f“.

Uvolnění tlačítka je detekováno časovým relé „R1“, jehož úkolem je zároveň také poskytnout impuls pro ovládací vstupy paměťových relé (čímž dochází ke změně jejich stavu výstupu). Rozlišení krátkého / dlouhého stisku a také výběr správného paměťového relé se realizuje pomocí „R2“ sepnutím výstupu při stisku tlačítka a spuštěním časového zpoždění t2. Časová hodnota t2 určuje maximální dobu trvání krátkého stisku tlačítka. Použitá paměťová relé jsou jistě všem známé MR-41/230V.

Jak to funguje?

• Časové relé „R1“ po stisku tlačítka neprovádí žádnou akci, čeká až na jeho uvolnění
• Naopak, časové relé „R2“ na stisk tlačítka reaguje spuštěním časového zpoždění.

Krátký stisk:
- Po uvolnění tlačítko během probíhajícího zpoždění t2, se na svorce 18 sepnutého výstupu relé „R2“ přivede impuls relé „R1“ se zpožděním t1, který sepne paměťové relé pro krátký stisk tlačítka.
- Při bližším zkoumání zjistíte, že vstup pro ovládání paměťového relé pro krátký stisk dostane impuls o čase t1, pokud je doba krátkého stisku tlačítka kratší než t2-t1. Délka impulsu nemá velký význam, pokud je minimálně 25 ms (viz katalogový list MR-41), protože vstupy ON/OFF paměťových relé reagují na náběžnou hranu.

Dlouhý stisk::
- Uvolněním tlačítka po čase t2, se na svorce 16 rozepnutého výstupu relé „R2“ přivede impuls „R1“ se zpožděním t1, který sepne paměťové relé pro dlouhý stisk tlačítka.

Krátký a dlouhý stisk tlačítka lze samozřejmě použít i v kombinaci, protože vždy sepne pouze příslušné paměťové relé. Zpoždění časových relé by mělo být nastaveno na základě zkušeností, může však kopírovat nastavení znázorněné na obrázku č. 1.

Datum vydání: 02. 08. 2022
