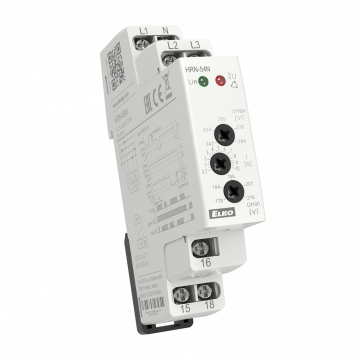

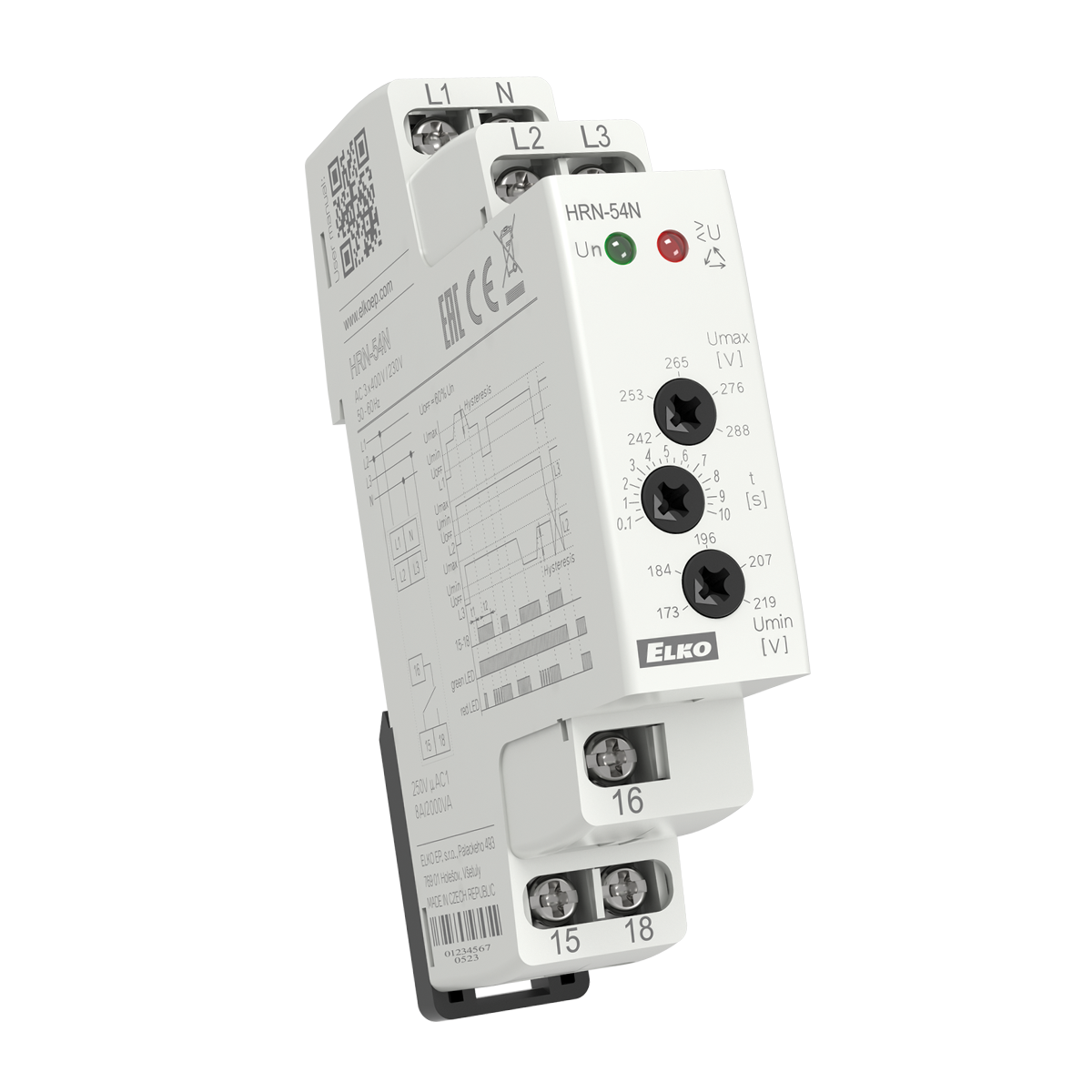

Hlídací napěťové relé v 3F
s nastavitelnými úrovněmi HRN-54N

POPIS

• Slouží pro hlídání napětí, sledu a výpadku fází v rozvaděči (ochrana přístrojů a zařízení).
• Monitoruje velikost napětí v 3-fázové soustavě napětí.
• Relé hlídá sled fází.
• Je možno nastavit horní a dolní hranici napětí, při které kontakt výstupního relé vypne.
• Nastavitelná časová prodleva eliminuje krátkodobé špičky a výpadky v síti.
• Chybový stav je indikován červenou LED a rozepnutím výstupního kontaktu relé.
• Pokud napájecí napětí poklesne pod 60 % Un (UOFF spodní úroveň) dojde k okamžitému rozepnutí relé bez uplatnění zpoždění.
• HRN-54: napájení ze všech fází, tzn. že, funkce relé je zachována i při výpadku jedné z fází.
• HRN-54N: napájení L1, L2, L3-N, tzn. že, relé hlídá i  přerušení nulového vodiče.

TECHNICKÉ PARAMETRY

• Výpadek fáze: Ano
• Pořadí fází: Ano
• Nastavitelné přepětí: Ano
• Nastavitelné podpětí: Ano
• Asymetrie: x
• Hlídaný rozsah: AC 3 x 172-287 V
• Výstup: 1x přepínací, 8 A
• Provedení: 1-MODUL
• Napájecí napětí: z hlídaného napětí
• Rozměry: 90 x 17.6 x 64 mm

Video

Materiály ke stažení

• Katalogovy list HRN-54,HRN-54N

  Formát: pdf | Velikost : 309 kB | 19. 03. 2022

• Prohlaseni o shode HRN-54N

  Formát: pdf | Velikost : 433 kB | 06. 08. 2021
