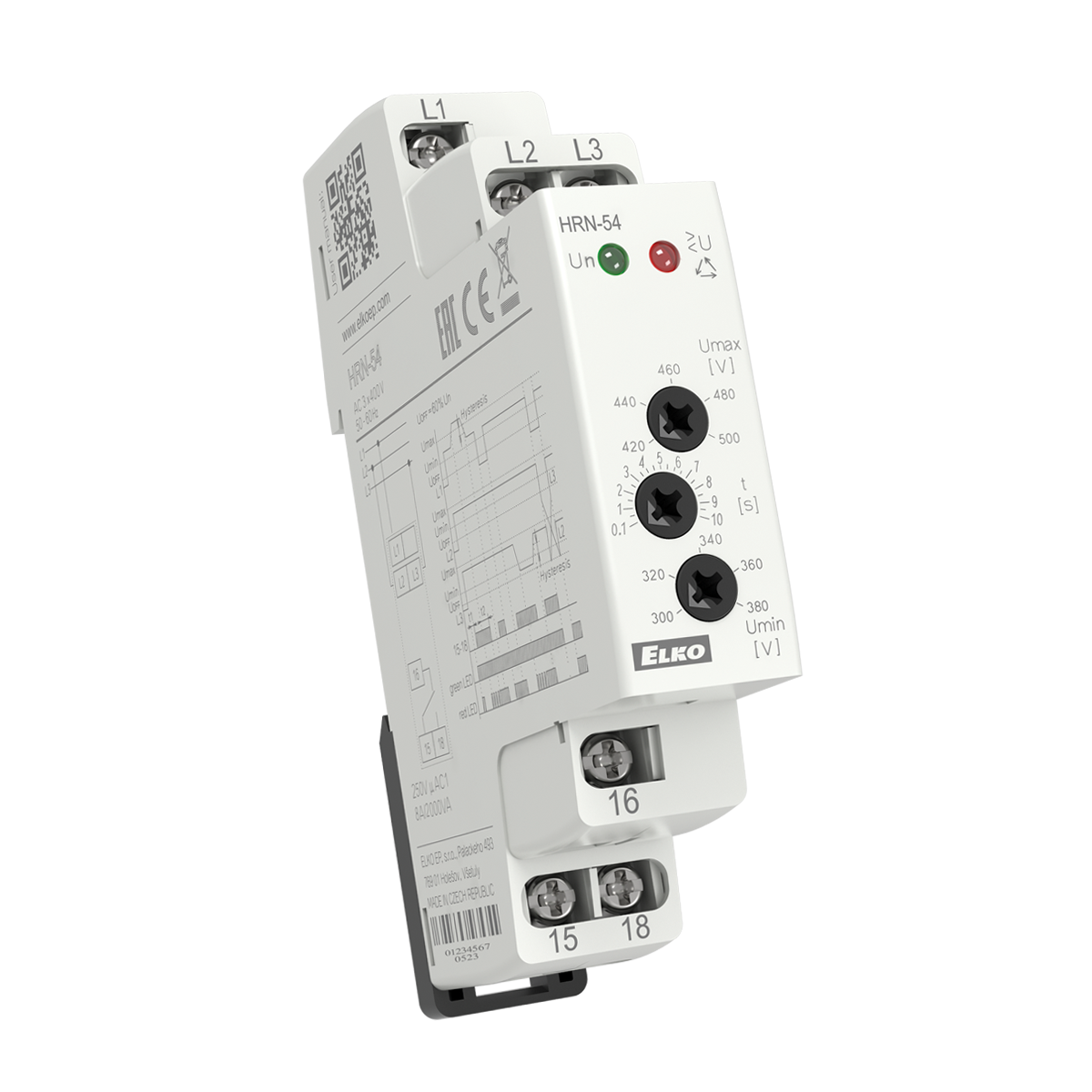

Hlídací napěťové relé v 3F
s nastavitelnými úrovněmi HRN-54

3 x 300-500 V
(bez NULY)

EAN: 8595188137201 | Kód: 7498

POPIS

  • Slouží pro hlídání napětí, sledu a výpadku fází v rozvaděči (ochrana přístrojů a zařízení).
  • Monitoruje velikost napětí v 3-fázové soustavě napětí.
  • Relé hlídá sled fází.
  • Je možno nastavit horní a dolní hranici napětí, při které kontakt výstupního relé vypne.
  • Nastavitelná časová prodleva eliminuje krátkodobé špičky a výpadky v síti.
  • Chybový stav je indikován červenou LED a rozepnutím výstupního kontaktu relé.
  • Pokud napájecí napětí poklesne pod 60 % Un (UOFF spodní úroveň) dojde k okamžitému rozepnutí relé bez uplatnění zpoždění.
  • HRN-54: napájení ze všech fází, tzn. že, funkce relé je zachována i při výpadku jedné z fází.
  • HRN-54N: napájení L1, L2, L3-N, tzn. že, relé hlídá i  přerušení nulového vodiče.

TECHNICKÉ PARAMETRY

  • Výpadek fáze: Ano
  • Pořadí fází: Ano
  • Nastavitelné přepětí: Ano
  • Nastavitelné podpětí: Ano
  • Asymetrie: x
  • Hlídaný rozsah: AC 3 x 300-500 V
  • Výstup: 1x přepínací, 8 A
  • Provedení: 1-MODUL
  • Napájecí napětí: z hlídaného napětí
  • Rozměry: 90 x 17.6 x 64 mm
