Ovládací a signalizační moduly USS - Udělej Si Sám!

Doplňující informace Ovládací a signalizační moduly USS - Udělej Si Sám! photo

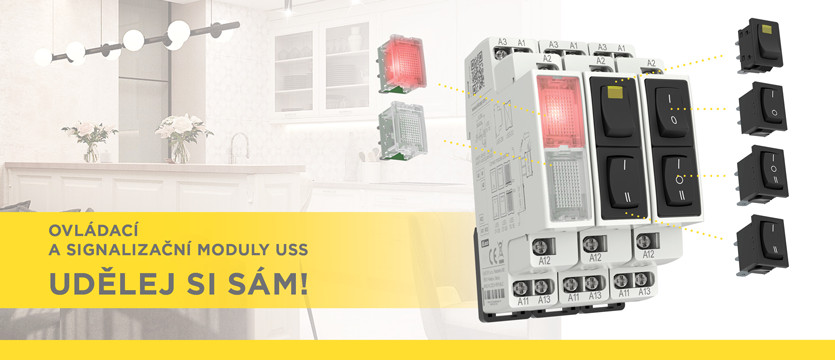

Někdy je lepší nechat určité věci na profesionálech, někdy stačí pouze pár kliků a máte hotovo a pomoci není potřeba. Jedním z příkladů jsou naše ovládací a signalizační moduly USS, které tento požadavek splní.

Jak již ze zkratky názvu modulů vyplývá, je čistě na vás, jak si je zkombinujete. USS vycházejí z původní podoby, avšak díky inovativnímu řešení je jejich instalace jednodušší.  Základem je krabička v 1-MODUL verzi, která se upevňuje na DIN lištu.  Do ní si můžete osadit až 2 pozice jednotek z naší nabídky (spínače, přepínače, tlačítka a signálky, které blikají nebo svítí trvale), čímž oproti konkurenčním výrobkům ušetříte místo.


Jednotky jsou dodávány standardně samostatně v 16-ti typech, jejíž konfiguraci si můžete určit sami. Vysoké nároky na četnost spínání a kvalitu kontaktů splňují spínače, přepínače a tlačítka. Spínání i signalizaci v jedné jednotce můžete ovládat díky spínači s doutnavkou. Jasnou svítivost díky SMD LED diodě, která rovnoměrně prosvětluje svou barvou plochu čiré signálky má trvale svítící a blikací signálka. A pokud byste přeci jen neosadili modul dvěma jednotkami, záslepka dobře poslouží pro zaslepení pozice v předním panelu modulu USS.

Díky propojení dvou jednotek můžete na 12 našich modulech ovládat až 24 různých obvodů. Příjemným bonusem je rychlá instalace a čistý design.


Technické parametry

  • Jmenovitý proud/napětí:
    - USS-01USS-04, USS-05 , USS-07, USS-08, USS-09: 6 A/250 V AC
    - USS-02, USS-03, USS-06/S, USS-06/R: 10 A/250 V AC
  • napájecí napětí signálek AC 230 V (A1-A2) nebo AC/DC 24 V (A1-A3)
  • rozsah pracovních teplot přístroje -20... +55°C
  • třmenové svorky, šroub M3 kombinovaná hlava, pozidrive 1
  • v provedení 1-MODUL, upevnění na DIN lištu



  Typy jednotek         Schéma zapojení     Eshop             Model Kód
USS-ZM Základní modul
(krabička se svorkami a kontakty)
- do eshopu  3D 2457
USS-00  Záslepka pro neobsazené pozice
v modulu USS

-

do eshopu 3D 2461
USS-01  Spínač do eshopu 3D 2462
USS-02 Přepínač do eshopu 3D 2463
USS-03  Přepínač se střední polohou do eshopu 3D 2464
USS-04   Spínač + tlačítko se střední polohou do eshopu 3D 2465
USS-05  Přepínací tlačítko se střední polohou do eshopu 3D 2466
USS-06/R  Tlačítko rozpínací do eshopu 3D 3637
USS-06/S   Tlačítko spínací do eshopu 3D 2467
USS-07  Spínač s doutnavkou (červená) do eshopu 3D 2468
USS-08  Spínač s doutnavkou (zelená) do eshopu 3D 2469
USS-09  Spínač s doutnavkou (žlutá) do eshopu 3D 2470
USS-10  Signální LED (červená) do eshopu 3D 2433
USS-11 Signální LED (zelená) do eshopu 3D 2434
USS-12  Signální LED (žlutá) do eshopu 3D 2435
USS-13  Signální LED (bílá) do eshopu 3D 2436
USS-14  Signální LED blikající (červená) do eshopu 3D 2489
USS-15  Signální LED (modrá) do eshopu 3D 2437



Materiály ke stažení

Video
