Teplá voda se nachází dnes prakticky všude a je těžko představitelné, že by nebyla např. hotelech, různých institucích nebo v rodinných domech a bytech. Není proto neobvyklé, že teplou vodu v budově získávají dvě až tři odběrná místa (bytový komplex). Pokud je výroba teplé vody relativně dále od těchto kohoutků, pak je třeba nechat ještě studenou vodu, která se nachází v potrubí dobře odtéct, dokud teplá voda nepřiteče.

V našem aktuálním článku představíme dvě řešení pro časované řízení obtokového odbočného čerpadla pro budovy s více než dvěma odběry teplé vody. Oba okruhy jsou ovládány stávajícím vypínačem tak, že probíhá nejen časování chodu čerpadla, ale i jeho spouštění se zpožděním.

Účelem krátkého zpoždění je zabránit okamžitému spuštění čerpadla při rozsvícení světel z důvodu krátkého pobytu v místnostech. Dobu provozu čerpadla je nutné nastavit tak dlouho, dokud se teplá voda v potrubním systému točí kolem.

Ovládání ze tří míst bez blokování

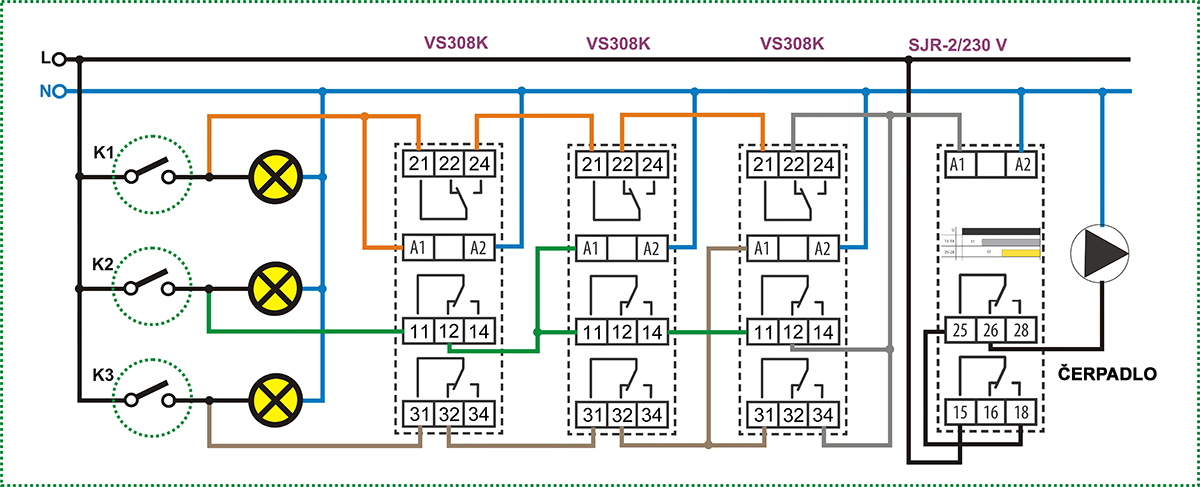

V obvodu znázorněném na obrázku č.1, celkem tři nezávislé spínače světel samostatně zapínají osvětlení ve své „vlastní“ místnosti a poskytují napěťový signál do řídicího obvodu. Aby spínače vzájemně neovlivňovaly dosah osvětlení, ovládá každý spínaný signál vlastní pomocné relé. V každém případě jsou zapotřebí tři pomocná relé s bezpotenciálovým a nezávislým výstupem - zde jsme použili typ VS308K, ale je vhodný např. i 750L / 230 V se zásuvkou ES-11.


Obr. č.1 - Po kliknutí se obrázek zvětší

Když je jeden spínač zapnutý, přidružené pomocné relé se aktivuje a deaktivuje řídicí signál dalších dvou spínačů prostřednictvím svých dvou odpojovacích kontaktů. Třetí zapínací kontakt vybuzeného pomocného relé zároveň připojuje napájecí napětí k časovému relé SJR-2/230 V (nebo / UNI).

Nepoužívá se zde ve své základní funkci (časované spínání zátěže), ale pro řízení zpoždění a provozního časování potřebného pro obvod jedním zařízením. Dva nezávisle nastavitelné časovače se spustí současně při zapnutí napájení.

Trvání kanálu 1 "t1" bude zpoždění, než se čerpadlo spustí rozsvícením světel. Pokud během této doby světla zhasnou, proces se přeruší. Pokud lidé zůstanou v místnosti, po prodlevě "t1" sepne relé kanálu 1 a připojí napětí na svorku 18 ke společnému kontaktu 25 kanálu 2, ten přenese napětí na klidový kontaktu 26. Čerpadlo se zapne. Když uplyne časovač „t2“, relé 2 sepne a vypne čerpadlo. Provozní doba čerpadla bude tedy rozdílem mezi dvěma časovými hodnotami, tj. t2-t1.

Nezvyklé, ale jednoduché řešení.

Přímé použití elektronických součástek není běžnou každodenní praxí v elektroinstalaci. Dioda je poměrně jednoduchá součástka. Diody používáme primárně pro usměrnění, ale existují obvody, které zjednodušují tvorbu spojů OR. Pozor, použitelnost diod se stala možnou s uvedením tzv. UNI napájených zařízení. Ne všechny názvy UNI u výrobců znamenají to, co je uvedeno v technických listech napájecích zdrojů UNI, které používáme my v ELKO EP. Napájecí zařízení UNI je zařízení, jehož napájení lze připojit na dvě stejné napájecí svorky v rozsahu AC / DC 12 až 240 V při zachování plného funkčního provozu. Pokud je na zdroj UNI přivedeno 230 VAC přes diodu, bude cca poloviční efektivní napětí měřitelné na napájecím vstupu zařízení, jelikož dioda bude procházet pouze jednou větví sinusovky (bude to vlastně jednocestný usměrňovač).

Pro síťové napětí je samozřejmě nutné použít diodu s vhodným napětím - zde máme označený typ 1N4007, což je 1 A, 1000 V.

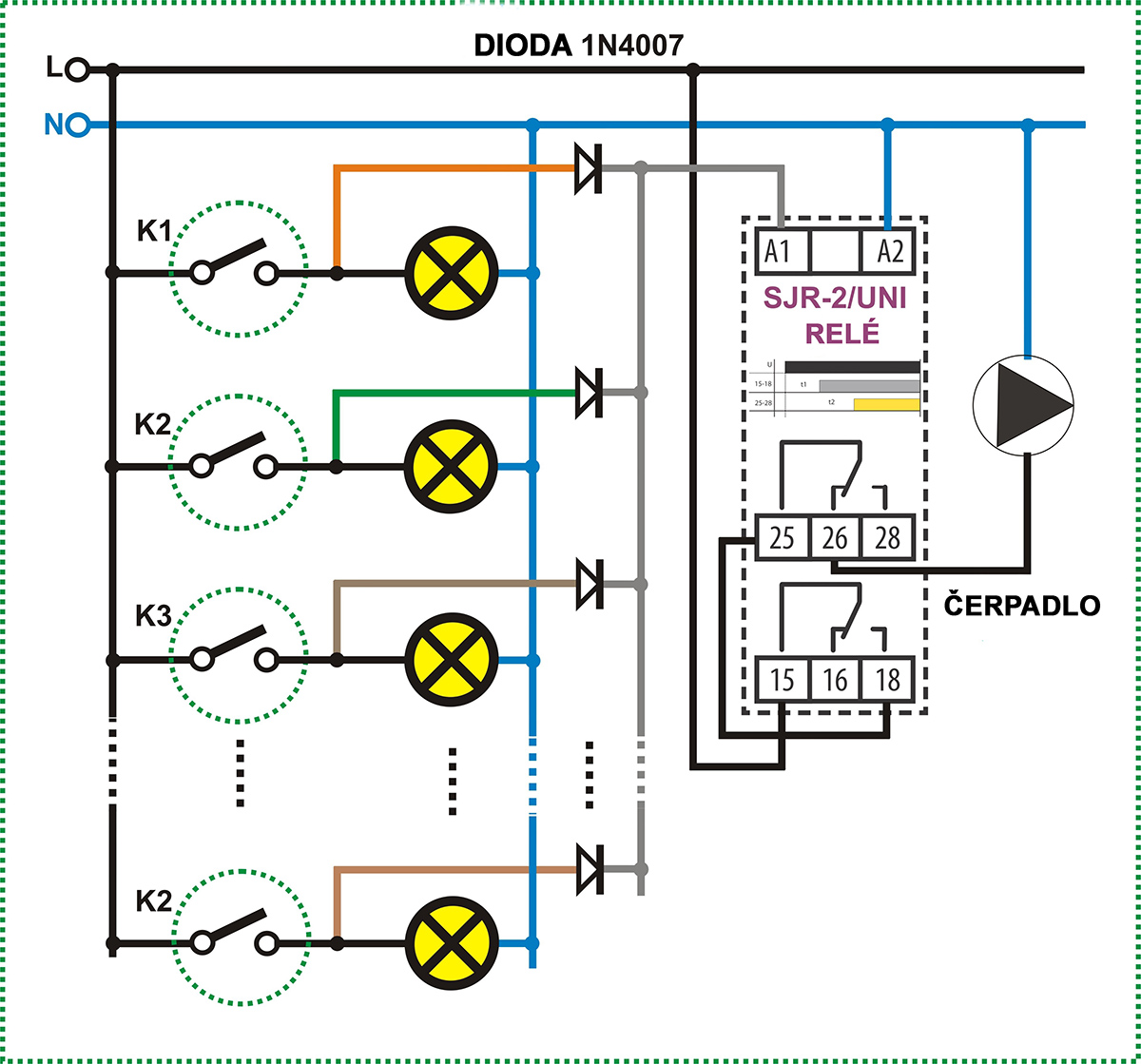

Obrázek 2 ukazuje opravdu jednoduchý obvod, zejména ve srovnání s obvodem na obrázku 1.




Obr. č.2 - Po kliknutí se obrázek zvětší

Časování se provádí stejným způsobem pomocí časového relé SJR-2, ale je napájeno UNI (SJR-2 / UNI) pro použití diod. U verze s napájením 230 V AC obvod nefunguje kvůli nízkému napájecímu napětí a pulzujícímu DC. Časové relé může být napájeno z libovolného spínače přes diody připojené k logickému OR, takže každý může spustit proces.

Pokud jsou všechny spínače (světla) během časování vypnuty, čerpadlo se vypne.

Pokud lidé zůstanou v jedné místnosti jen krátkou dobu, ale rozsvítí se v jiné, proces, který již začal, bude pokračovat bez přerušení a restartuje se.

Anody diod jsou ve směru spínače, katody jsou společné, takže usměrněný signál nemůže poskytnout zpětné napětí ostatním zdrojům světla. Nedoporučuje se zapojovat diody se smíšenou polaritou, ale lze jej připojit i ke spínači s katodami, pokud jsou všechny zapojeny stejným způsobem.
