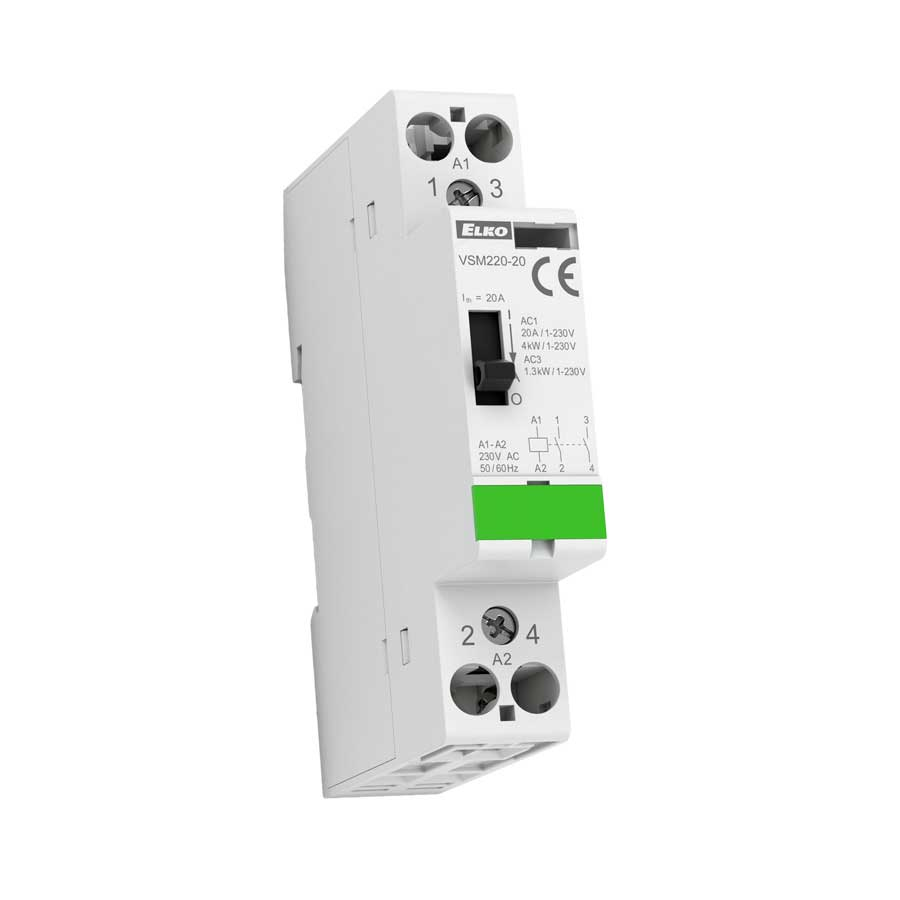

Instalační stykač s manuálním ovládáním VSM220

Instalační stykač s manuálním ovládáním 2x20A.

POPIS

  • jsou speciální verzí instalačních stykačů poskytující nejen základní funkce, ale také manuální obsluhu
  • slouží ke spínání akumulačních spotřebičů pro vytápění a ohřev teplé užitkové vody
  • popis jednotlivých pozic manuálního ovládání:
    - AUTO: běžná funkce stykače jako instalačního stykače bez manuálního
      ovládání
    -1: posunutím přepínače z  AUTO na pozici 1 jsou spínací kontakty sepnuty
      a rozpínací kontakty jsou rozepnuty toto trvá do následujícího impulsu
      na cívku stykače
    - 0: kontakty jsou neustále odpojeny (spínací kontakt) nebo jsou neustále
      zapnuty (rozpínací kontakt) bez ohledu na napětí
  • optický ukazatel stavu zapnuto - vypnuto
  • vyrábí se s konfi guracemi spínacích a rozpínacích kontaktů: VSM220: 20, 11, 02 VSM425: 40, 31, 22, 04
  • ke stykačům VSM220, VSM425 lze zapojit přídavné kontakty VSK-11 a VSK-20

TECHNICKÉ PARAMETRY

  • Max. zatížitelnost: 20 A
  • Počet pólů: 2
  • Konfigurace kontaktů NO/NC: 20, 11, 02
  • Napájecí napětí cívky (frekvence): AC 12 V, 24 V, 110 V, 230 V (50/60 Hz)
  • Rozměry: 17.5 x 85 x 60 mm
