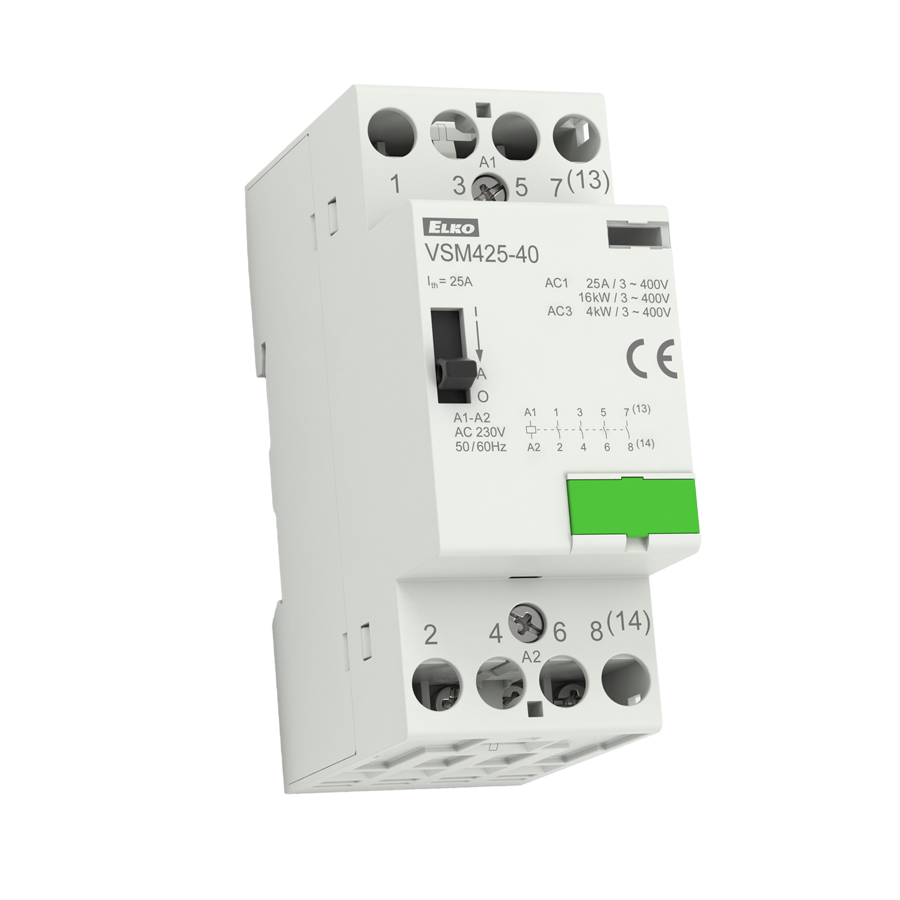

Stykač instalační s manuálním ovládáním VSM425

Stykače s manuálním ovládáním jsou určeny k pomocnému a výkonovému spínání, disponují přepínačem ovládání na čelním panelu a mají režim manuálně vynuceného chodu bojleru.

POPIS

  •  jsou speciální verzí instalačních stykačů poskytující nejen základní funkce, ale také manuální obsluhu
  • slouží ke spínání akumulačních spotřebičů pro vytápění a ohřev teplé užitkové vody
  • popis jednotlivých pozic manuálního ovládání:
    - AUTO: běžná funkce stykače jako instalačního stykače bez manuálního ovládání
    - 1: posunutím přepínače z  AUTO na pozici 1 jsou spínací kontakty sepnuty a  rozpínací kontakty jsou rozepnuty toto trvá do následujícího impulsu na cívku stykače
    - 0: kontakty jsou neustále odpojeny (spínací kontakt) nebo jsou neustále zapnuty (rozpínací kontakt) bez ohledu na napětí
  • optický ukazatel stavu zapnuto - vypnuto
  • vyrábí se s konfiguracemi spínacích a rozpínacích kontaktů:
    VSM220: 20, 11, 02
    VSM425: 40, 31, 22, 04
  • ke stykačům VSM220, VSM425 lze zapojit přídavné kontakty VSK-11 a VSK-20

TECHNICKÉ PARAMETRY

  • Napájecí napětí AC 230 V.
  • Vyrábí se s konfiguracemi spínacích a rozpínacích kontaktů 40, 31, 22, 04.
  • Lze zapojit přídavné kontakty VSK-11 a VSK-20.
  • V provedení 2-MODUL, upevnění na DIN lištu nebo na panel.
  • Romzěry: 35 x 85 x 60 mm
  • Hmotnost: 260 g
